Возможности BIOS Setup
Еще один сюрприз.
Материнская плата MSI 760GA-P43 (FX) присутствует на рынке всего примерно полгода, то есть ее можно назвать новинкой. Но перед нами не современный UEFI с типичной темой оформления MSI, и не UEFI, оформленный «под старину», как на платах, например, Foxconn. Здесь самый настоящий старый добрый AMI BIOS прошлых времен.
Разумеется, нет никакой поддержки мышки, но присутствует поддержка жестких дисков емкостью свыше 2.2 Тбайта (возможность загрузки с оных реализована отдельным подмодулем BIOS, названным «фирменная технология MSI 2.2TB Infinity»). Набор доступных настроек и их расположение стандартно для микропрограмм MSI. Есть десять разделов и четыре пункта в главном меню BIOS. Рассмотрим их по порядку на примере микропрограммы версии 1.2 за 26 октября 2012 года (самой свежей на момент написания обзора).
реклама
Первым идет Standard CMOS Features.
В нем скрыты настройки даты и времени, перечень носителей с интерфейсом SATA, подключенных к системе (с возможностью их индивидуального отключения), и подраздел System Information.
Следующий раздел – Advanced BIOS Features
Здесь доступны для изменения следующие параметры:

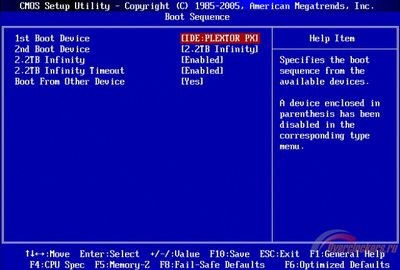

- Подраздел Boot Sequence позволяет выставить приоритеты загрузки с различных носителей:
- Защита микросхемы флеш-памяти BIOS от перезаписи, сама по себе опция ностальгическая – вспоминаем знаменитый W95.CIH, более известный как «Чернобыль» (ну и его последователей), ныне данный параметр не слишком актуален;
- Отображение полноэкранного логотипа при старте системы вместо экрана прохождения POST;
- Возможность ускоренной загрузки системы (на самом деле толку от нее мало);
- Активность цифрового блока клавиатуры;
- Выбор версии Multi Processor Specification (по сути, устаревший артефакт, ибо Windows 98 на данный компьютер навряд ли встанет и будет работать нормально);
- Приоритеты инициализации графической подсистемы (встроенное видео, PCI или PCI-E видеокарта);
- Активация высокоточного таймера HPET;
- Отключение интегрированного чипсетного видеоядра;
- Объем выделяемой под нужды видеоядра оперативной памяти (графического буфера);
- Расположение графического буфера в оперативной памяти (вспоминаем про ограничение 32-разрядных операционных систем при использовании 4-х и более гигабайт ОЗУ);
- Активация Surround View (совместная работа встроенного видео и дискретной видеокарты);
- Присутствует опция, отвечающая за активацию TPM.

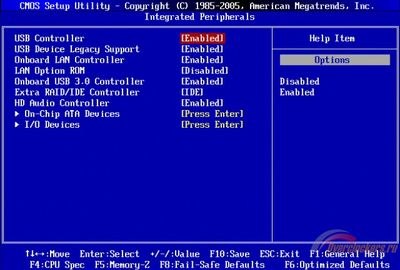

Раздел Integrated Peripherals содержит настройки контроллеров материнской платы:
реклама
- Включение/отключение чипсетного контроллера USB 2.0/1.1 и полноценная поддержка старых устройств;
- Включение/отключение сетевого контроллера, а также загрузка системы по сети;
- Включение/отключение дополнительного контроллера USB 3.0 NEC/Renesas;
- Включение/отключение дополнительного контроллера SATA ASMedia на материнской плате, а также активация RAID или ACHI-режимов на нем;
- Включение/отключение аудиоконтроллера;

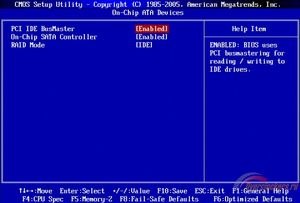

- Пара подразделов – On-Chip ATA Devices и I/O Devices;
- Включение/отключение чипсетного контроллера SATA, а также активация RAID или ACHI-режимов на нем, настройка контроллера I/O.
Раздел Power Management:
Настройка ACPI, включение/отключение EuP2013, пробуждение от клавиатур/мышей PS/2 и USB, пробуждение по расписанию и от PCI/PCI-E-плат.
Раздел H/W Monitor содержит показания системного мониторинга и настройки оборотов вентиляторов:
Как уже говорилось выше, управляемы только два разъема вентиляторов.
И если у CPU_FAN еще есть более-менее гибкие настройки, то SYS_FAN ограничен конкретным значением.
Раздел Green Power скрывает только один параметр.
what 2.2tb infinity? and is it of any use
You are using an out of date browser. It may not display this or other websites correctly.
You should upgrade or use an alternative browser.
Jonathan Schiller
Distinguished
Aug 31, 2013 72 0 18,660
I have a MSI 760GM-P23 (FX) mother board with 2 300GB hdd running in raid0 and one of the hdd is starting to fail, so i am looking into getting a replacement. seeing that the price of 2+GB hdd has gone down i was looking into getting 2 new ones and running raid1. so what i would like to know is how dose 2.2tb infinity compare to UEFI, dose it support 3TB HDDs, and can i use raid? or would it just be better to get one drive and get a new motherboard with an updated bios?
Is 2.2TB Infinity necessary for SSD’s?
I’ve just ordered a 128GB Samsung 830 SSD but I’m a little confused as to whether I need 2.2TB infinity to format it so it is 4k aligned or not.
I have a P55-GD65 motherboard which I’ve just updated with the latest bios that introduces 2.2TB infinity, but I’ve just learned that 2.2TB infinity doesn’t support AHCI so things like Trim won’t work with it, so I won’t be able to manually reset the drive to get the best performance.
If I do need to use Infinity to format it, can I then switch it off so Trim will be enabled?
Edit: Also just learned that SSD performance can be crippled in some areas without NCQ.
Warner
Member
Global Moderator
Joined Jul 7, 2009 Messages 525
2.2TB Infinity module is designed to circumvent the legacy BIOS’s limitation in order to support HDDs with capacity larger than 2.2TB.
You will need to use AHCI by going to the BIOS -> Integrated Peripherals -> On-Chip ATA mode -> RAID mode -> AHCI, this mode is better for SSD including support of NCQ.
For 2.2TB Infinity on/off switch, you can turn it off in the BIOS under Boot Menu.
Не загружается установленная Windows 10 через SSD. Мигает черточка
Здравствуйте. Немного не по теме, но все же, думаю здесь есть профи в этом деле.
Не могу решить одну проблему.
Купил значит SSD SATA формата на 128 ГБ.
Решил установить туда виндоус 10 и отключил другие накопители. Виндоус установился успешно через 2.2TB Infinity который есть в БИОСе. Без него флешка не хотела загружаться. Но в винду не заходит, выходит тупо черный экран с мигающей черточкой (то ли нижний пробел).
Пробовал полностью отключить 2.2TB infinity, менять САТА кабеля, менять ОЗУ — безрезультатно. Мне кажется что проблема в самой настройке БИОСа.
Пробовал разные сборки виндоус которые легко ставились ранее и без проблем загружались.
На фотографиях настройки пытался менять, но кажется какой-то пункт забыл, помогите пожалуйста.
Настройки БИОС предоставляю ниже:
