Как правильно расположить 9 шт 120мм вентиляторов?
Корпус LIAN LI PC-O11 Dynamic XL
СВО GIGABYTE AORUS WATERFORCE 360 (Распложена верху корпуса )
Комлпект из трех кулеров LIAN LI UNI Fan AL120 (Расположены снизу корпуса)
Комлпект из трех кулеров LIAN LI UNI Fan SL120 (Расположены на боковой части корпуса)
Комментарии 5
Пришелец-EF30665
1 год назад
Изменено модератором
Пришелец-ZI88600
1 год назад

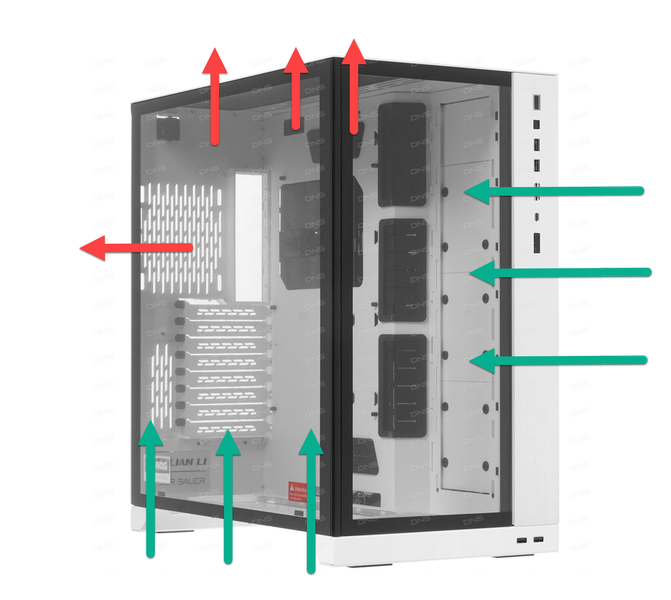

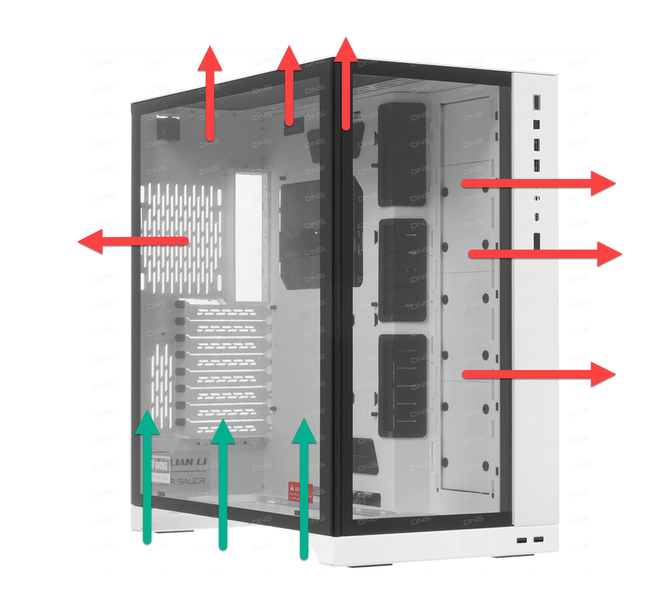

Стандартно ставят как на левой картинке в примере. Правда не уверен в хорошем потоке с таким корпусом, но инженерам Li виднее. Я б такой не взял, я за классику )). У самого fulltower с 7 вентиляторами, но со стандартным спереди забирает, сзади и сверху выдувает
1 год назад
Эффективность нижних вентилей крайне сомнительная. Сборка ради радужных лампочек, не более.
Свернуть ответы 2
Rainbefore
1 год назад
Мне нужен совет по расположению кулеров для правильной циркуляции. А не критика о «радужных лампочек».
Свернуть ответы 1
1 год назад
Изменено модератором
Обсуждение товара
Материнские платы 1 год назад
Предложите хорошую бюджетную мат.плату до 7к. Характеристики ниже.
Форм-фактор micro-atx,mini-itx. 2 разьёма m.2. Сокет am4. 4 разьема под оперативную память(ddr4). Макс. част. памяти без разгона желательно 3200мгц. Рейтинг(в dns) желательно выше 4 включительно.
Видеокарты 7 месяцев назад
Сборка для gtx 1080 ti
У меня на руках есть aorus gtx 1080 ti с 11 гигабайтами, но все остальные комплектующие пк ужасные. Если кто то знает, у него есть время и желание помогите сделать сборку для этой видеокарты. Чтоб работала хорошо для игр, и на годика 2 хватило мощности (1080р и высокая графика), такое вообще возможно? А то бюджета на новую видеокарту не сильно есть.
Видеокарты 2 месяца назад
Недостаточно слотов 3/4 pin.
Добрый день. Хотел заказать материнскую плату, захожу в конфигуратор, а мать конфликтует с корпусом, пишет что не хватает питание перифирии. Причем, если поставить другой корпус, то на матери становится уже 9 слотов, и питания хватает. Питание всех вентиляторов в корпусе на молексах. Помогите пожалуйста, кто знает)
Видеокарты 2 года назад
Помогите собрать Пеку для игр .
Помогите собрать игровой пк в пределах 50-60к . Самому продуктивному приз !
Сборка компьютера, апгрейд 2 года назад
Хорошая сборка?Специалисты оцените пожалуйста.
Материнская плата GIGABYTE B560M AORUS PRO Процессор i7 10700f Кулер для проца Be quite Dark Rock 4 Видиокарта rtx 3060ti Оперативная память Corsair Vengeance LPX [CMK8GX4M1E3200C16] 8 ГБ [DDR4, 8 ГБx1 шт, 3200 МГц, PC25600, 16-20-20-38&#.
Lian li dynamic mini как ставить вентиляторы
Часовой пояс: UTC + 3 часа
Охлаждение в Lian Li PC-O11 Dynamic
Приветствую. Имеется вышеуказанный корпус, прошу совета как грамотно расположить в нем вентиляторы. На данный момент снизу вентиляторы задувают, сбоку и сверху выдувают. Есть ли смысл ставить снизу вентили тоже на выдув или сбоку?

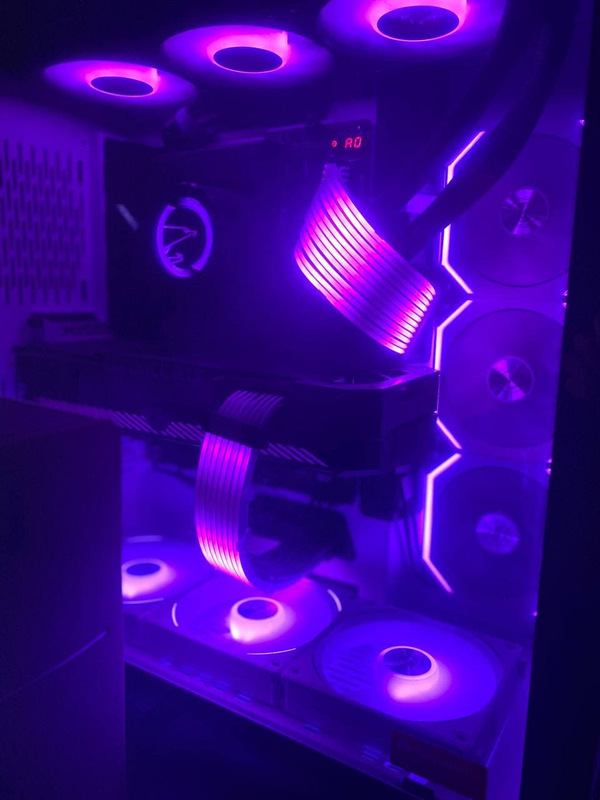

Фото ниже
IMG_0593.JPG [ 2.53 МБ | Просмотров: 9519 ]
_________________
Ryzen 3600X + CROSSHAIR VI EXTREME + HyperX Predator RGB 32 Gb + Alphacool 280 + GTX 1080ti + Corsair HX1000X + Lian Li O11D XL
Semen0354 сам сейчас присматриваюсь к этому корпусу. https://youtu.be/YmYcKg0x4bw вот полезное видео. Что сам скажешь о нём?
Я бы водянку на вдув переставил на бок, а сверху на вытяжку поставил три
TOTALNOGEBAT опыт с водой был, фото ниже, но на примере данного корпуса я для себя решил что для воды требуется открытый стэнд (P5 и ему подобные). Почему такой вывод: если крышку закрыть то внутри начинается баня ибо нет свежего воздуха для продува радиаторов(хоть на фото нет вентиляторов снизу, но я пробовал их туда ставить — результат такой же). Касаемо температур: при комнатной 25 градусов — жижа в тяжелых игрушках прогревалась до 40 градусов что не есть хорошо, при этом карта грелась до 55 градусов, в то же время температура материнки была ~42, при этом вентиляторы приходилось раскручивать до 1200 оборотов, что уже не комфортно. Так себе результаты, в общем. А в открытом же виде жижу не видел выше 35 градусов, при этом вентили крутились на 600. Фото сборки:
IMG_0003.JPG [ 3.07 МБ | Просмотров: 9312 ]
Касаемо плюсов данного корпуса можно выделить относительно невысокую цену: мне он и райзер обошелся 17000 с доставкой из кейскинга. Он отлично собран, хотя есть косяки, ниже расскажу. Корпус неплохо продуман, в нем в принципе есть место под кучу накопителей и большие материнки при относительной компактности.
А теперь к недостаткам: если поставить райзер от лиан ли, то зубья, которыми он крепиться в стенку корпуса, будут перекрывать площадку для установки БП внизу. Так же стоить отметить что не все радиаторы поместятся на боковой стенке из-за проводов USB, радики просто упираются в них. В моем случае HWlabs 360 GTS не влезли.
Так как вы предложили не получится, ибо сбоку хватает места только для 360 радиатора, а у меня на данный момент 280.
В целом все, надеюсь помог. Видео про сборку моего контура можно посмотреть у этого человека:
TOTALNOGEBAT писал(а):
Я бы водянку на вдув переставил на бок
_________________
Ryzen 3600X + CROSSHAIR VI EXTREME + HyperX Predator RGB 32 Gb + Alphacool 280 + GTX 1080ti + Corsair HX1000X + Lian Li O11D XL
Semen0354 На основании этого видео, я думаю, лучше всего будет снизу и сбоку поставить на вдув, сверху на выдув. У меня такой же корпус и тоже собираюсь сво ставить, и хоть опыта у меня в этом всем нету, мне кажется ваша водянка не совсем правильно спроектирована. По сути ваши радиаторы охлаждались нагретым внутри корпуса воздухом, а не холодным снаружи. Если бы радиаторы стояли снизу и сбоку, охлаждались бы с улицы, думаю разница была бы заметная.
Tork на самом деле я с вами категорически согласен
Tork писал(а):
я думаю, лучше всего будет снизу и сбоку поставить на вдув, сверху на выдув
, воду распродал, а сейчас руки пока не доходят переставить вентиляторы внизу, поскольку и правда заметил, что если отключить, в текущей сборке, вентиляторы внизу, то это лучше сказывается например на видеокарте, чем если на нее дуют 3 120ки, температуры у нее упали на 4 градуса и вентили не так раскручиваются. А вот по поводу этого:
Tork писал(а):
Если бы радиаторы стояли снизу и сбоку, охлаждались бы с улицы, думаю разница была бы заметная.
. Прошу подробнее изъяснить вашу точку зрения, если радик у меня внизу то мне из него воздух выдувать? Тот что стоял сбоку у меня через него воздух выдувался в комнату.
_________________
Ryzen 3600X + CROSSHAIR VI EXTREME + HyperX Predator RGB 32 Gb + Alphacool 280 + GTX 1080ti + Corsair HX1000X + Lian Li O11D XL
Semen0354 писал(а):
. Прошу подробнее изъяснить вашу точку зрения, если радик у меня внизу то мне из него воздух выдувать? Тот что стоял сбоку у меня через него воздух выдувался в комнату.
Нужно, чтобы в радиатор дул воздух с улицы. А снизу он самый холодный. Холодный воздух проходит сквозь горячий радиатор снизу, потом поднимается наверх и выталкивается наружу верхними вентиляторами.
TOTALNOGEBAT то есть я загоняю в корпус горячий воздух от радиатора и этот же горячий воздух прогоняю через боковой радик? Что-то совсем идея не нравится, ну если я все правильно понял. К тому же горячий воздух будет еще и на карточку дуть, что тоже так себе идея.
_________________
Ryzen 3600X + CROSSHAIR VI EXTREME + HyperX Predator RGB 32 Gb + Alphacool 280 + GTX 1080ti + Corsair HX1000X + Lian Li O11D XL
Semen0354 писал(а):
Прошу подробнее изъяснить вашу точку зрения, если радик у меня внизу то мне из него воздух выдувать? Тот что стоял сбоку у меня через него воздух выдувался в комнату.
Ну это если говорить о бывшей сво, (потому что говорить о нынешней 280ой смысла нету, ибо она кроме как наверх никуда не станет) а так да, лучшем вариантом был бы задув воздуха сквозь радиаторы внутрь корпуса и вытяжка сверху. Карте и процу в таком случает пофиг на тепло, они уже под водой стоят.
На боковую панель, какой толщины радиатор можно поставить? На офф сайте не могу понять размеры. Я хочу вынести сам радиатор за отсек с материнкой сбоку. Я где-то слышал, что туда только тонкий радиатор встает, это так? Если да то можно габариты пожалуйста
На боковую панель, какой толщины радиатор можно поставить? На офф сайте не могу понять размеры. Я хочу вынести сам радиатор за отсек с материнкой сбоку. Я где-то слышал, что туда только тонкий радиатор встает, это так? Если да то можно габариты пожалуйста
iceinmyeyes, признаться лень мерить гарабариты, но HardWare Labd 360GTS туда не влез, поскольку уперся в кабель USB, но по видео обзорам можно заметить, что Bitspower влазит. EK PE не влезет, придется допиливать.
_________________
Ryzen 3600X + CROSSHAIR VI EXTREME + HyperX Predator RGB 32 Gb + Alphacool 280 + GTX 1080ti + Corsair HX1000X + Lian Li O11D XL
Спасибо! А можешь просто кинуть какие радиаторы еще влезут? Например фирмы EK?
iceinmyeyes не знаю какие еще радиаторы влезут, надо смотреть обзоры. Так же стоит помнить, что не все карты влезут в корпус, например моя GTX 1080 Sea Hawk EK X, не влазила, крышка не закрывалась из-за ширины карты.
_________________
Ryzen 3600X + CROSSHAIR VI EXTREME + HyperX Predator RGB 32 Gb + Alphacool 280 + GTX 1080ti + Corsair HX1000X + Lian Li O11D XL
iceinmyeyes, буквально вчера туда примерял alphacool nexxxos xt45 360, по ширине и толщине, становится хорошо, есть проблема по высоте по крайней мере с родными заглушками, но если применить силу, либо инструмент, все входит) Если найдете похожий радиатор по размерам и без портов снизу или сверху то все должно стать
TOTALNOGEBAT, Tork, iceinmyeyes, хочу поделиться интересным наблюдением. Как видно по фото, карта у меня установлена через райзер. На выходных переставил нижние вентиляторы так, чтобы они высасывали воздух из корпуса, остальные не трогал, получается следующее: нижние выдувают, боковые задувают, верхние выдувают. Так вот, к сути, выставил на карте повер лимит на 140% и сел поиграть, карточка после 15 минут прогрелась до 75 градусов при оборотах собственных вентиляторов 59%, а корпусных нижних 1300 об/мин и что я заметил: нет разницы между тем выдувают вентиляторы снизу воздух или нет, как было на карте 75 градусов при 59% оборотов, так и оставалось, при этом частота все так же держалась на уровне 1911 МГц, с редкими падениями температуры ГПУ до 74 градусов, что можно списать на погрешность.
P.S.0 Так же нет толку если вентиляторы задувают воздух снизу корпуса, проверял.
P.S.1 Выдувают ли воздух вентили касалось только температуры процессора, которая колебалась от 55 до 60 градусов с выключенными нижними карлсонами.
_________________
Ryzen 3600X + CROSSHAIR VI EXTREME + HyperX Predator RGB 32 Gb + Alphacool 280 + GTX 1080ti + Corsair HX1000X + Lian Li O11D XL
Значит дело либо в ветиляторах которые толком не дуют, либо в видюхе вариаций исполнений которых куча.Может СО видюхи(характеристики которых опять же у всех видюх разные даже если это одна модель но от разных вендоров) уже при всем желании не может отвести тепла больше того на что расчитан даже при нормальном поступлении свежего обьема воздуха. Там наверное уже только тепловая пушка в корпус поможет начисто выдувая оттуда за пару секунд весь воздух что выше комнатной температуры
Добавлено спустя 16 минут 44 секунды:
Сам вот наднях заменю свой биквайт 500 dx беленький, на беленький lian li 011D Evo. Давно хотел, да и на биквайте после снятия крышки в нагрузке темпер падает на -10градусов чего мне каараз и нехватает. Еще и водянку взамен биквайт пур луп 2 240 поменяю на lt720 дипкул, по качеству и охладу вроде норм за свою цену ато чет новый 13600к какойто горячеватый еще и с нехолодной видюхой в корпусе от биквайт выходило 70-75 градуса что для меня многовато, мне надо в районе 60-65.
_________________
Z690 Msi mortar wifi/i-5 13600k/32gb 6400mhz
/RTX4090 Suprim X/RTX4090 Gamerock/980pro 2tb/4k 120Гц Oled C9/Sony 75XR93j/SF Leadex vii/TT smart 1000w
Lian Li представила корпуса O11 и SUP 01, а также корпусный вентилятор с ЖК-экраном
Компания Lian Li привезла на выставку Computex 2023 несколько новых компьютерных корпусов. Кроме того, производитель показал новый корпусный вентилятор, оснащённый жидкокристаллическим дисплеем, на который выводится информация о системе.
Источник изображений: Lian Li
Корпус O11 Vision (в левой части изображения выше), оснащён стеклянными стенками спереди, слева и сверху. Новинка обладает съёмным лотком для материнской платы, а в задней части корпуса достаточно места для установки радиатора СЖО типоразмера 240 мм. Размеры корпуса O11 Vision составляют 480 × 304 × 456,5 мм. Он имеет два плюс два места для установки 2,5- и 3,5-дюймовых накопителей, поддерживает установку видеокарт длиной до 455 мм и позволяет установить до 10 вентиляторов охлаждения. Фронтальная панель корпуса O11 Vision снабжена двумя USB 3.0, одним USB-C и 3,5-мм аудиовыходами.
Модель O11D Evo RGB (на верхнем изображении справа) оснащена стеклянными левой и фронтальными панелями. Верхняя панель металлическая и позволяет установить под неё вентиляторы охлаждения или радиатор СЖО. Новинка также оснащена RGB-лентами сверху и снизу. Размеры корпуса составляют 478 × 290 × 471 мм. Внутри предусмотрены восемь посадочных мест для 2,5-дюймовых или четыре места для 3,5-дюймовых накопителей, а также два дополнительных места для 2,5-дюймовых носителей информации. Позволяется установка видеокарт длиной до 453 мм. В корпус можно установить до 10 вентиляторов охлаждения. Набор разъёмов фронтальной панели корпуса O11D Evo RGB такой же, как у O11 Vision.
Особенностью модели O11D Evo XL (на изображении ниже) является изменяемая высота лотка материнской платы. Фронтальная и левая панели у него тоже из закалённого стекла. Размеры новинки составляют 522 × 304 × 531,9 мм. Он позволяет установить три 2,5-дюймовых и четыре 3,5-дюймовых накопителя, а также видеокарты длиной до 460 мм. Имеются места под установку до 11 вентиляторов охлаждения. Фронтальная панель O11D Evo XL имеет два дополнительных USB 3.0.
Модель SUP 01 обладает более классическим внешним видом. В отличие от моделей серии O11, поддерживающих платы формата E-ATX, SUP 01 предназначен для установки материнских плат форматов ATX, Micro-ATX или Mini-ITX. Он оснащён тремя стеклянными панелями и предлагает установку вентиляторов на правой стенке. Внутри новинки хватит места для двух 2,5-дюймовых и двух 3,5-дюймовых накопителей. Корпус позволяет установить видеокарту длиной до 382 мм. Установка ускорителя вертикальная. Размеры корпуса SUP 01 составляют 403,45 × 212 × 523,8 мм.
Компания оценила корпус O11 Vision в $139, модель O11D EVO RGB получила ценник $169 (за чёрную версию) и $179 (за белую), а модель O11D EVO XL оценивается в $234 и $244 за чёрную и белую версии соответственно. Эти модели корпусов поступят в продажу в третьем квартале текущего года. Модель SUP 01 поступит в продажу в четвёртом квартале по цене $144.
Помимо компьютерных корпусов производитель также показал второе поколение вентиляторов UNI Fan TL LCD, оснащённых ЖК-экраном. Несколько таких вентиляторов можно объединить с помощью магнитов. На имеющийся у вентилятора экран могут выводиться анимированные изображения, видео или системная информация.
В продаже Uni Fan TL LCD появится в третьем квартале. Компания оценила его в $129. Производитель отмечает, что до сих пор не определился с размерами вентилятора. Новинка будет работать со скоростью до 2100 об/мин.
Источник:
Lian li dynamic mini как ставить вентиляторы
Noctua NH-D15 : Width 161 mm / Height 165 mm.
NH-D15 could not fit in with Lancool 205 ATX.
What kind of screws go in to the standoffs for the motherboard?
The screw is M3 thread x Length 6.5mm.
How much is the clearance of the front radiator mounting space?
If assemble the radiator behind the front removable
fan bracket, the max thickness (with fan) would be 46.6mm.
What are the dimensions of the glass panel its self?
LANCOOL 205 glass panel: Height 375.6mm X Width 380.5mm x thickness 4mm
LANCOOL 205M glass panel: Height 380.6mmX Height 377.6mm x thickness 4m
LANCOOL II
What’s the clearance for a top mounted radiator of LANCOOL II?
The clearance for top radiator with fans is 55mm (max.)
Can’t find accessory box in LANCOOL II.
The accessory box is in the HDD tray
How to sync ARGB of LANCOOL II to motherboard?
Push M button 7 times that comes to the 8th mode to sync the motherboard.
Type-C installation holes are too large on both sides to screw in.
Please screw the top one from the other side
What is the maximum size of CPU air cooler for a 135mm wide GPU at vertical installation with lan II-1X?
A CPU air cooler within 120mm wide would fit.
LANCOOL II MESH RGB
How to sync ARGB of LANCOOL II Mesh to motherboard?
Push M button 7 times that comes to the 8th mode to sync the motherboard.
Can I utilize the reserved ARGB cable from front IO for AIO pump ARGB LEDs?
Yes, the reserved ARGB header from front IO could be used for not just LED strip. With the help of adaptor included in Galahad AIO, you could connect the reserved ARGB output with AIO pump ARGB connector.
Can I use splitters and connect more fans to front IO?
Yes, the ARGB connector on the front IO supports up to 90 LED beads. Each LANCOOL II Mesh ARGB fans has 8 beads.
UNI FAN can’t fit on top of the PSU shroud.
You have to install the UNI FAN seperatly to fit on the PSU shroud.
What is the maximum size of CPU air cooler for a 135mm wide GPU at vertical installation with lan II-1X?
A CPU air cooler within 120mm wide would fit.
How many LED beads are there in one fan?
Each LANCOOL II RGB Mesh fan has 8 beads.
How many beads does 5v3pin output on front IO supports?
This specific header support 19 LEDs
O11D
What type is O11D Razer Type C cable
Providing USB 3.2 Gen 2 x 1 (10G) cable.
My glass has scratch when I open the box
The protect sheets are on both sides , please make sure to remove the inside one as well.
What is the screw size for SSD back plate? I lost mine.
Screw size is 6#32, length 7.5mm
O11D XL
Can’t find accessory box in O11D XL.
The accessory box is in the HDD tray.
How to sync ARGB of O11D XL to motherboard?
Push M button 7 times that comes to the 8th mode to sync the motherboard.
What is the screw size that holds SSD back plate? I lost mine.
Screw size is 6#32, length 7.5mm
O11D MINI
I want to mount my rear 120mm fan on vertical GPU kit, what is the maximum height clearence for the GPU?
130mm, not limited without 120mm rear fan
What is the PCIE slot thumbscrew size?
Screw size is 6#32
OTHERS
Is it possible to buy a tempered glass to interexchange the aluminum side panel for TU150?
They are not compatible due to the thickness differences.
Is there any metal panel available?
Not available for purchase
Where can I get extra rubber grummets?
Not available for purchase
I broke my glass, where I can buy another one?
Please contact us via warranty claim form. Tech support team will help you out.
ACCESSORIES
UNI FAN SL
Which fan header shall I connect to?
- Recommend you connect the controller’s PWM cable to the system/chassis fan header (not the CPU nor pump fan header).
- You could wire the fan’s PWM cable to the CPU header directly if you use UNI FANs for your AIO. View
Which software shall I download for UNI FAN SL fans?
Please download L-Connect 3 . Settings > Update -> Update the controller to the latest version. Please do not use your PC during the update proccess.
How to check if UNI FAN is connected to PC or not?
— Check your [Computer Management] → [Device Manager]
— If your MB detected UNI FAN, it would show [LIAN LI] under [Universal Serial Bus Device]
— If there are error under [Universal Serial Bus Controllers], please contact your MB company for help.
-Check if all 3 cables of the controller are correctly connected to the MB. Switch another USB2.0 header if necessary.
view
I don’t have enough RGB port and I don’t want my fans sync to MB, do I need to connect the 5V ARGB cable?
If you are not connecting 5V ARGB cable from the controller, you can only control the RGB from L-Connect.
I am using a Asus motherboard, device maneger detected LIAN LI, but L-Connect can’t control the fan.
Please donwload the following software to remove ASUS Armoury Crate software from your computer before you install Lconnect .
https://dlcdnets.asus.com/pub/ASUS/mb/14Utilities/Armoury_Crate_Uninstall_Tool.zip
After you remove it , please restart your computer ,and install L-connect app.
Run the L-connect ,and see if the ARGB can be control .
Install ASUS Armoury Crate software to your system after L-connect works on your computer .
https://dlcdnets.asus.com/pub/ASUS/mb/14Utilities/ArmouryCrateInstallTool.zip
Selected PWM mode on L-Connect or L-Connect 2, but fan speed doesn’t sync to motherboard.
Please enter your MB BIOS and select the connected fan header to PWM mode (not DC mode nor Auto mode).
View example .
The new UNI FAN SL comes with a sticker, can I get an extra one or buy one?
Fan stickers are not available seperatly.
I’m using AMD X570 & B550 mobo and can’t control L-Connect
Please go to your brand motherboard website to update BIOS, the version in the BIOS shall include“AMD AGESA ComboV2 1.2.0.2
L-Connect blocks the short-cut of the key board. Such as CTRL+SHIFT+T…
Please follow guidebook Situation 2 (p.12~18) to update firmware of SL controller to use L-Connect 2 to control and fix the problem.
I am using Gigabyte B550 series motherboard ,device maneger detected LIAN LI, but L-Connect can’t control the fan.
Please follow guidebook Situation 2 (p.12~18) to update firmware of SL controller to use L-Connect 2 to control and fix the problem.
The led color of UNI FAN SL and AL suddenly change to a different color after using a while.
There might be some dirt on the pin to pad connection. Please disconnect the fan and clean the pin to pad connection with alcohol or eraser.
