Для чего предназначен разъем vdg на материнской плате?
Осуществляя внешний осмотр современных материнских плат, можно обратить внимание, что на некоторых из них присутствует разъем, подписанный как VDG. Встречается он в среднем и дорогом сегменте “материнок”. Среди бюджетных вы вряд ли его увидите.
Так что же это за разъем и в каких случаях он может пригодиться? Обо всем этом в данной статье мы и поговорим.
Светодиодная подсветка в корпус
В наше время одним из популярных способов придания уникального внешнего вида системному блоку является установка в него светодиодной подсветки. Также существуют версии корпусов, где подсветка предусмотрена штатно.
Пример корпуса с подстветкой
Такая подсветка бывает статичная, то есть включаемая и выключаемая вместе с компьютером, и динамическая (изменяемая).
Динамическая RGB подсветка, как правило, имеет несколько режимов работы, и может управляться с компьютера самим пользователем через специализированные программы.
Одна из программ управления подсветкой
Так вот разъем VDG на материнской плате нужен для подключения и управления такой цифровой RGB подсветкой.
Вариант контроллера RGB подсветки
Чаще всего управление ведется через специальный контроллер, подключаемый к материнской плате по разъему VDG. Настройка же осуществляется через специализированное программное обеспечение, идущее вместе с материнской платой.
Вывод
VDG на материнской плате предназначен для подключения специального контроллера управления RGB подсветкой, позволяющего настраивать ее режимы работы.
Лучшая благодарность автору — репост к себе на страничку:
D_led1 коннектор на плате
Что за коннектор на плате d_led1. Выглядит от как 5v argb. Нет на сайте про него инфы нет.
Находится он внизу рядом с коннекторами 5v и 12 v подсветки, но установлен вертикально. Тут на фото его видно отлично
Можно ли к нему подключать подсветку кулера или это другое?
Комментарии 5
nezavtrakal
2 года назад
Изменено автором
Это 5-вольтовые разъемы для адресной подсветки (ARGB) 2 шт, просто один вертикально, другой горизонтально.
Развернуть ответы 4
Обсуждение товара
Материнские платы 6 месяцев назад
Вопрос по радиатору для М2 SSD
Учитывая идиотское расположение для M2 SSD (под видеокартой, да и ещё и рядом с 2032 батарейкой), встанет ли на эту мать радиатор к м2 ссд под названием be quiet! MC1 PRO или хотя бы be quiet! MC1?
Материнские платы 1 год назад
Материнская плата Gigabyte b450 gaming X и процессор AMD Ryzen 5 5600x
Собрал новый ПК Мат плата Gigabyte b450 gaming XПроцессор AMD Ryzen 5 5600xОперативная память AMD Radeon R9 Gamer Series [R9S416G3206U2K] 16 ГБ 2 плашки по 8 ГББлок питания Cougar VTE600Видеокарта Gigabyte 1050 tiПроблема вот в чем. После сборки запускаю ПК, куллеры крутятся, кнопки на панели горят, но никакого изображения на монитор не выводится.
Материнские платы 2 года назад
есть ли на этой плате датчик вскрытия корпуса
есть ли на этой плате датчик вскрытия корпуса? А то до этого была палата с этой фигней и как то он навернулся заклинив постоянно показывая что корпус вскрыт и просто не давал системе загрузится не помогали абсолютно ничего, никакие танцы с бубном.
Материнские платы 1 год назад
Совместимость с Kingston NV1 SNVS/250G
Доброго времени суток! подскажите пожалуйста,подойдет ли https://www.dns-shop.ru/product/afe4045ce7a4ed20/250-gb-ssd-m2-nakopitel-kingston-nv1-snvs250g/ к этой материнской плате?
Материнские платы 1 год назад
Проблема с вентиляторами кулера и видеокарты
После покупки этой матери, при запуске пк несколько секунд не крутится вентилятор на кулере. На предыдущей крутился сразу (проц 2600). Потом заменил его на 5600x, и непонятки уже начались с вентиляторами видеокарты. Теперь при запуске они начинают на мгновение крутиться на максимум, а потом снижают обороты. Нормально ли всё это?

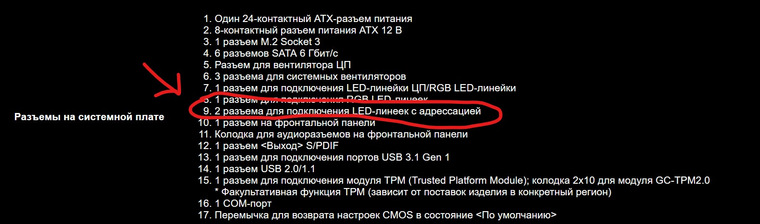

Разъёмы led и d-led на материнской плате
Здравствуйте, поясните зачем нужны разъёмы led и d-led на материнской плате и в чём отличия, у меня есть Вентилятор Xilence Performance A+ RGB вот такие вентиляторы, там 2 штекера, 1 — питание 4 pin, 2 — как я понял управление подсветкой, куда их подключать чтобы можно было управлять через материнскую плату? Тыкать на обум не хочется. Спасибо.
Комментарии 9
1 год назад
Изменено автором
Зависит от того, сколько пинов у вас в вентилятор
Если четыре — ставьте в тот led, у которого 4 (там ещё написано будет +12 RGB — это, скорее всего, просто LED), если три — в тот, у которого три (+5V D G — это DLED)
Развернуть ответы 6
1 год назад
А вы инструкцию к своей материнке не пробовали читать, кстати? Также наверняка точно указано
Свернуть ответы 1
Пришелец-AJ8483
5 месяцев назад
да пробовали не зная языков
Обсуждение товара
Сборка компьютера, апгрейд 1 год назад
Z 590 Gaming X RTX 3070 Aorus всё работает, но горит индикатор VGA led на материнской плате.
При первом (холодном) запуске компьютера сначала быстро мигает индикатор led BOOT затем загорается индикатор led VGA на материнской плате и так и остаётся гореть. При этом компьютер включается и работает исправно (работает монитор, можно играть), но раздражает сам факт этого красного индикатора, Windows 10 x64 недавно переустановил и этот индикатор не горел, 2 жёстких диска GUID, а 1 жёсткий диск WD blue MBR, пробовал отключать тот который MBR, но всё равно горит индикатор.
Материнские платы 1 год назад
посоветуйте блок питания.
какой блок питания брать под нее? у меня на старом блоке только 4+4 pin питание процессора а тут надо 8+4pin. не могу найти подходящий ватт на 500-600 надо
Материнские платы 1 год назад
пару вопросов про материнскую плату ответьте кому не сложно!
1.сможет ли эта материнка с процессором i7-10700f запустить оперативку A-Data XPG Spectrix D60G RGB 4133 МГц на 4133 МГц? 2. Будет ли достаточно подключить 4+4 pin CPU для i7-10700f? 3.будет ли работать верхний слот m2 с i7-10700f?
Материнские платы 2 года назад
Совместимость с блоком питания
Добрый день! Нужен совет! Хочу приобрести данную МП. GIGABYTE Z590 GAMING X Блок питания у меня be quiet! SYSTEM POWER 9 700W CM (BN303). Увидел что для этой мп нужен только 24+8+4 pin блок питания. А у меня как я понял блок питания 24+8. Он подойдет.
Материнские платы 6 месяцев назад
Проблема с подключением помогите пожалуйста
Не могу разобраться питание но у меня на материнке ATX_12V_2X4 и дополнительно ATX_12V_2X2 вот вопрос нужно ли всё подключать или только 2х4 а в Торой не обязательно проц хочу поставить 11600к
Не включается компьютер и горит красная лампочка cpu led
Некоторые модели материнских плат оснащаются светодиодным индикатором CPU Led, который находится недалеко от процессора. В нормальной ситуации он загорается буквально на секунду при включении компьютера и затем гаснет. Но в некоторых случаях он не гаснет, а продолжает гореть красным цветом, при этом на мониторе нет изображения, хотя кулеры крутятся.
Вот так выглядит горящая на плате лампочка CPU_Led
В данной статье мы рассмотрим такую ситуацию, при которой на материнской плате горит красная лампочка cpu led и дальше компьютер не включается.
Что это за индикатор?
Как многим должно быть известно, при включении компьютера происходит тест основных его компонентов, среди которых есть процессор. CPU Led является индикатором прохождения теста процессора. Если с ним все хорошо, то буквально через секунду после включения он гаснет, если же есть какие – то проблемы на этапе тестирования процессора, то CPU Led продолжает гореть.
Стоит учесть, что если данный индикатор горит постоянно, то это не дает 100% гарантии наличия проблем именно с процессором. Да, проблема выявлена на этапе теста процессора, но вот в нем ли дело?
Причины проблемы
Приведем перечень возможных причин возникновения проблемы с горящим индикатором CPU Led в порядке убывания, начиная с самой распространенной.
- Плохой контакт процессора с разъемом сокета.
- Проблемы с блоком питания.
- Неверные настройки BIOS.
- Отказ оперативной памяти.
- Проблемы с самим процессором и/или материнской платой.
Сейчас мы более подробно остановимся на каждой из причин и расскажем о вариантах их устранения.
Варианты решения
Для начала нужно вспомнить после чего проявилась проблема с горящим индикатором CPU Led. Может была разборка или чистка компьютера, установка новых деталей, прошивка BIOS и так далее. Скачки электричества в сети, гроза, удар по системнику ногой или его падение также могут быть причинами.
Плохой контакт процессора в разъеме
Это самая распространенная причина. Поэтому с нее лучше и начинать. Вам нужно аккуратно снять систему охлаждения процессора и достать его из разъема. Далее смотрим все ли ножки целые и не загнутые. Напомним что у Intel ножки находятся в разъеме (сокете), а у AMD на процессоре.
Снятие системы охлаждения процессора
Если все нормально, то ставим все на место и пробуем включать компьютер.
Сброс BIOS и перестановка оперативной памяти
Следующим шагом будет сброс BIOS и извлечение всех модулей оперативной памяти из разъемов. Попробуйте поменять память местами, установите ее по отдельности в каждый разъем, так как не исключено, что имеются проблемы с разъемами оперативной памяти на материнской плате или с самой памятью.
Извлечение модуля оперативной памяти
Если проблема появилась после замены процессора, то не исключено что новый процессор не совмести с материнской платой или с версией BIOS на ней. Чтобы это проверить достаточно зайти на официальный сайт материнской платы и посмотреть список официально поддерживаемых моделей процессора.
Проверка блока питания
Блок питания лучше не просто прозвонить, а именно заменить на другой, заведомо рабочий, например одолжив его у знакомых, так как зачастую блоки питания нормально работают без нагрузки, а вот под нагрузкой проявляют все свои проблемы.
Замена блока питания
Обратите внимание на разъем питания процессора. Достаньте его и посмотрите не обуглился ли он.
4 пиновый конектор питания процессора
Отключение всех дополнительных устройств
Также стоит попробовать отключить от материнской платы жесткие диски, DVD приводы, различные сетевые и звуковые карты. Пробуем запустить компьютер без видеокарты и смотрим не гаснет ли CPU Led в каком – то из вариантов.
Проверка процессора и материнской платы
Если ничего из вышеперечисленного вам не помогло и CPU Led по прежнему горит, то остается только материнская плата или процессор. Здесь нужно по возможности попробовать поставить другой процессор, одолжив его у кого – то, или ваш процессор попробовать на другом совместимом компьютере. После этого сразу станет понятно с чем конкретно проблема и что нужно менять.
