Как рассчитать теплообменник для майнинга

Теплообменники для охлаждения майнинг-ферм

Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности .

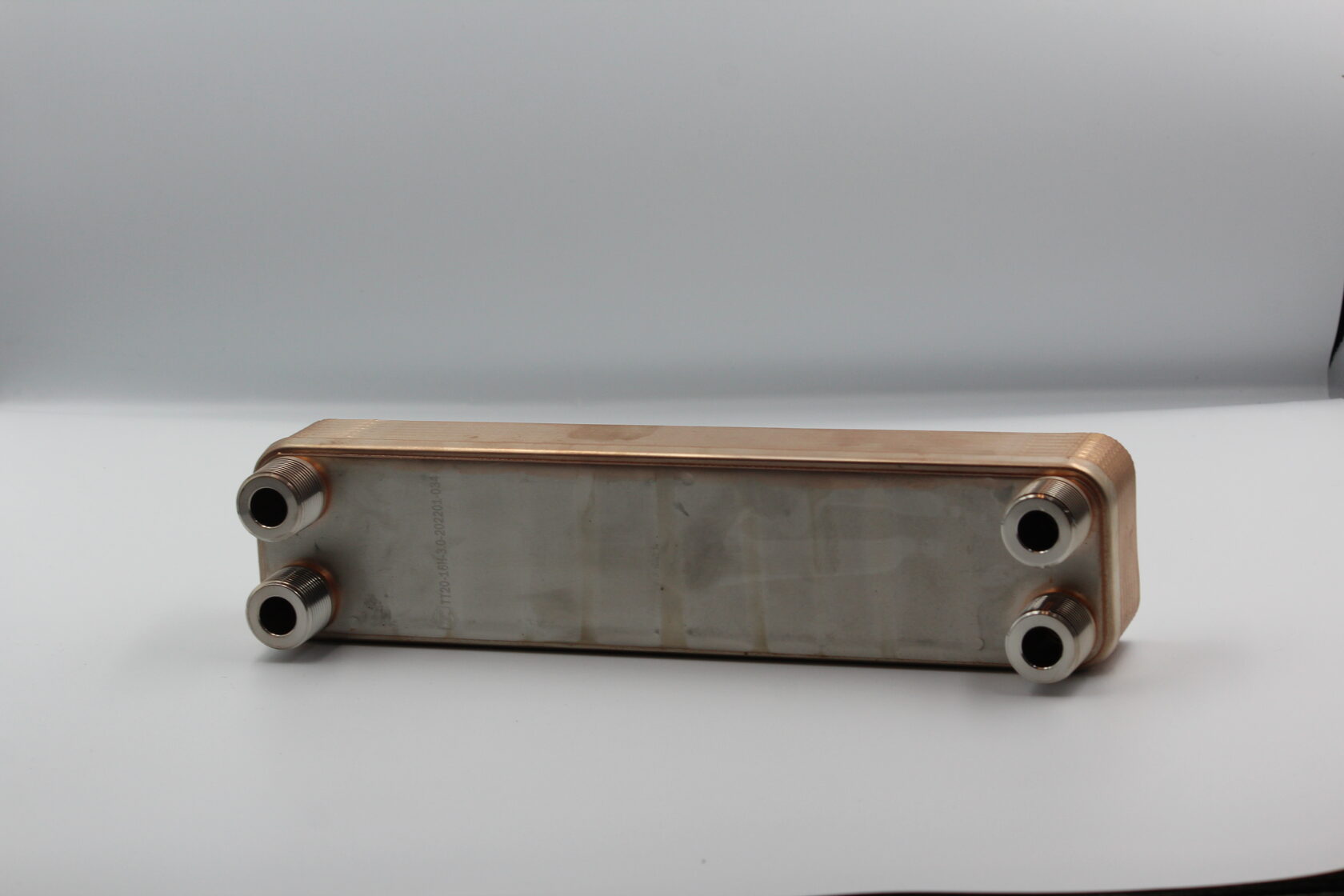

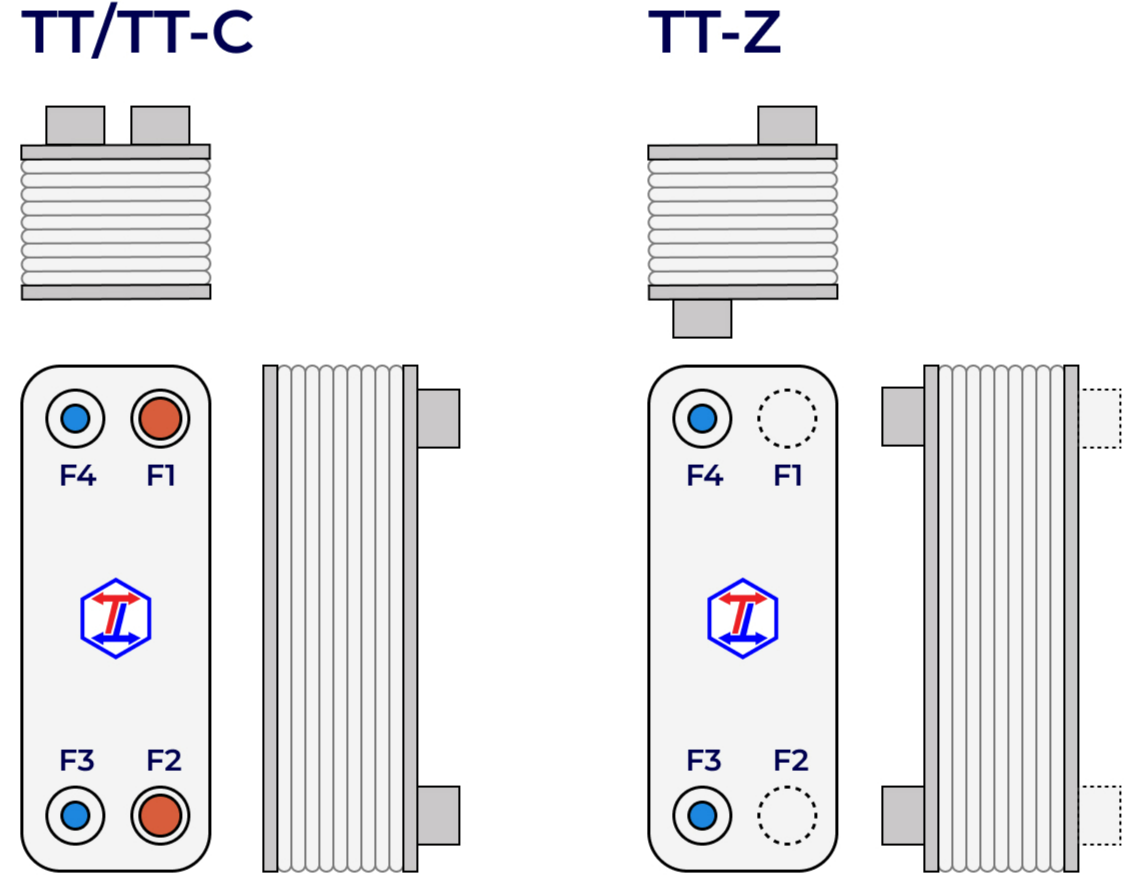

TT — базовая линейка.
ТТ-C — комбинированные штуцера разных размеров.

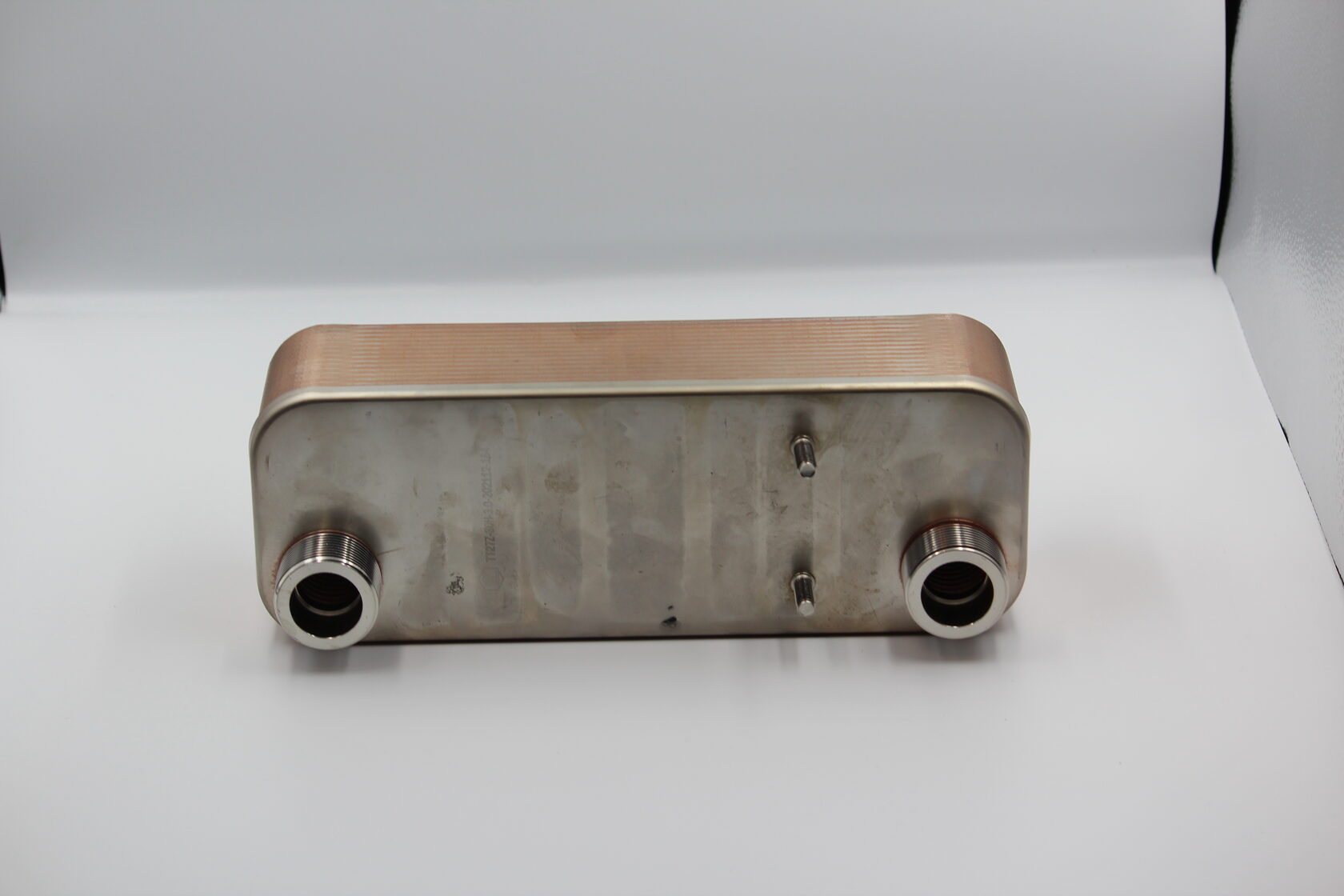

ТТ-Z — разнесённое исполнение — выходы фронт-тыл.
Подходят для охлаждения масла ПАОМ 2, ПАОМ 5 и других иммерсионных жидкостей.
Варианты присоединений по запросу.

Пример подбора

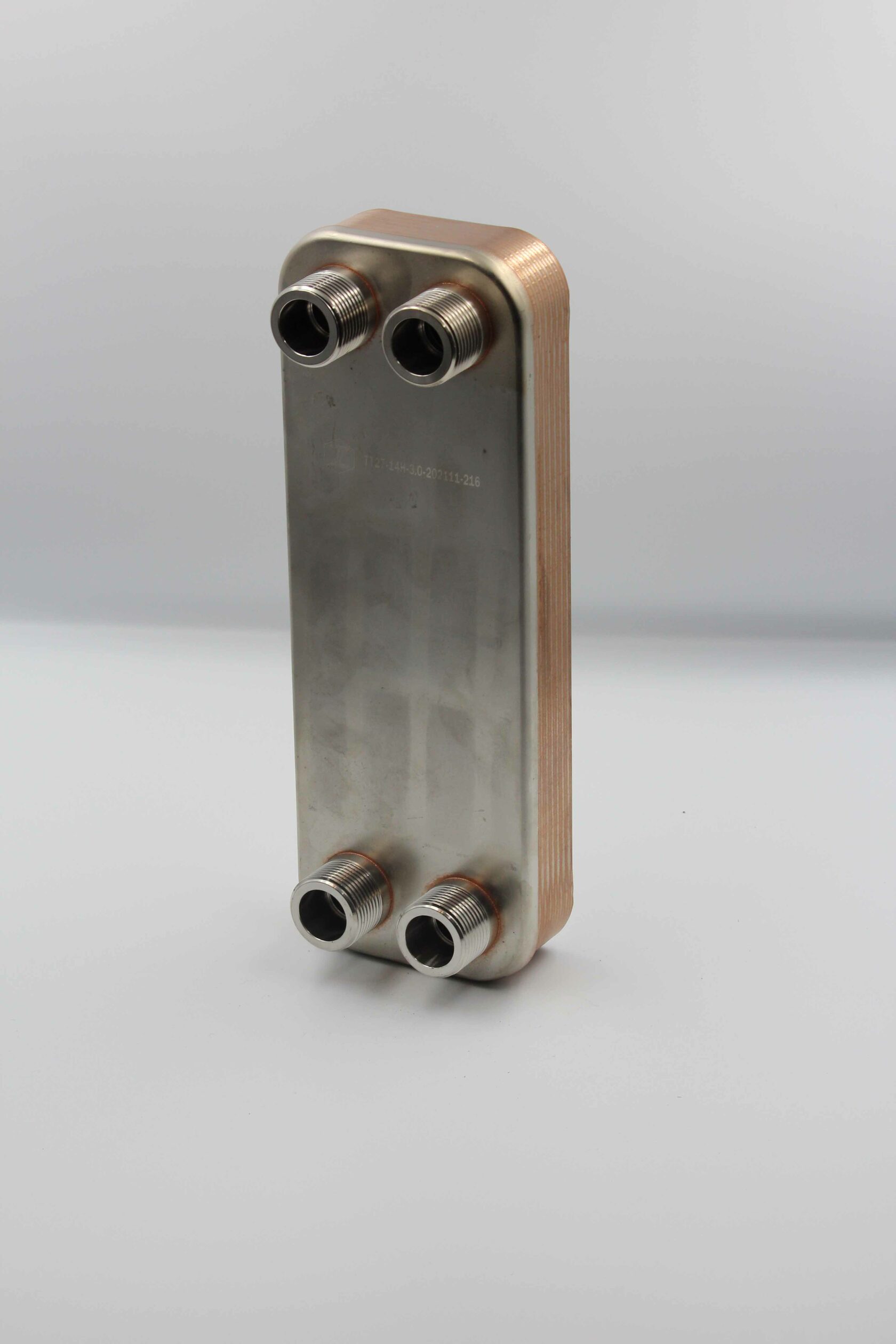

Теплообменник ТТ20−20H
I контур: иммерсионная жидкость охлаждается с 60 до 40 °C.
II контур: водопроводная вода нагревается с 10 до 48 °C.
Габаритные размеры: 315×74×52 мм.
Мощность — 17 кВт.

3 собственных производства
теплообменников

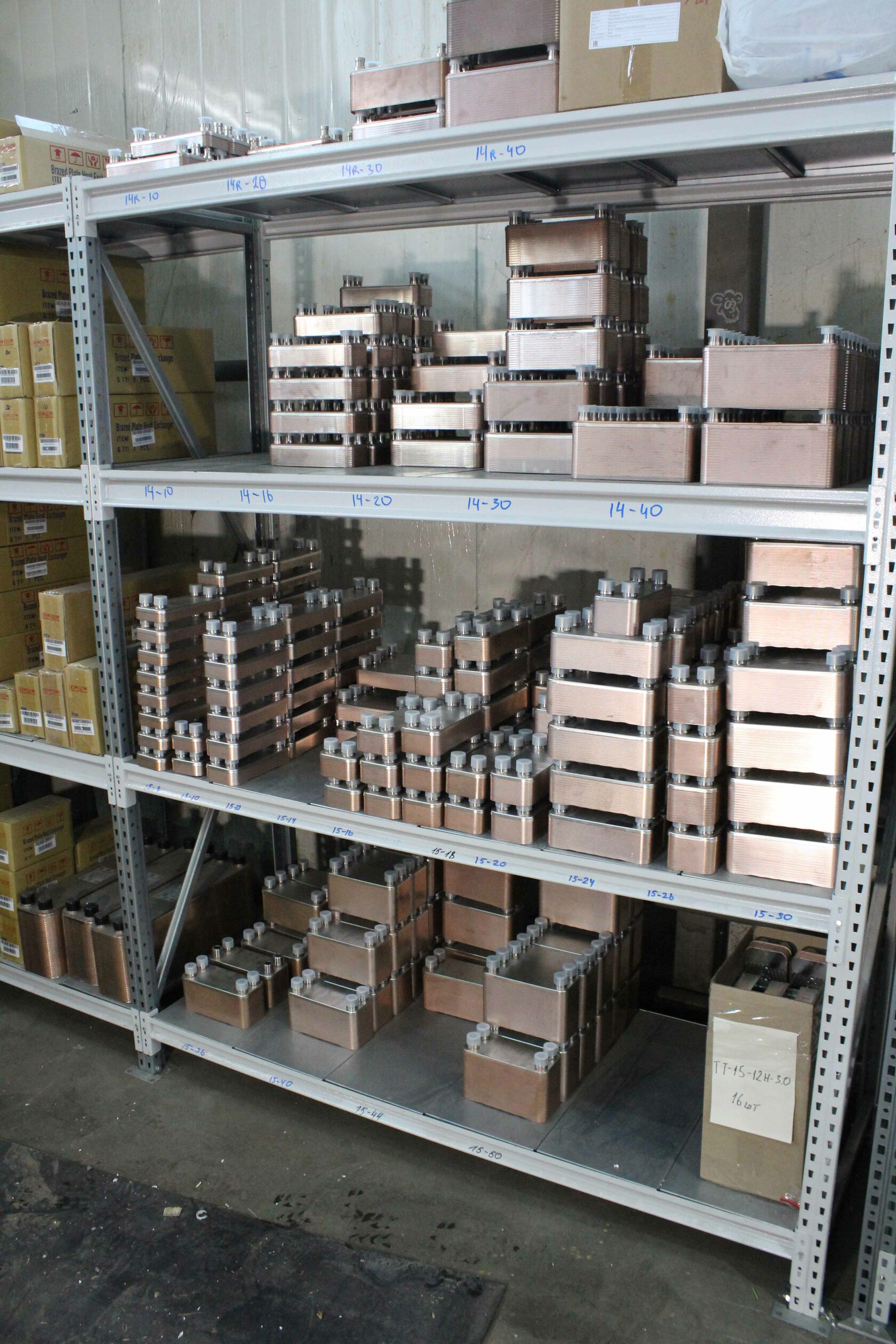

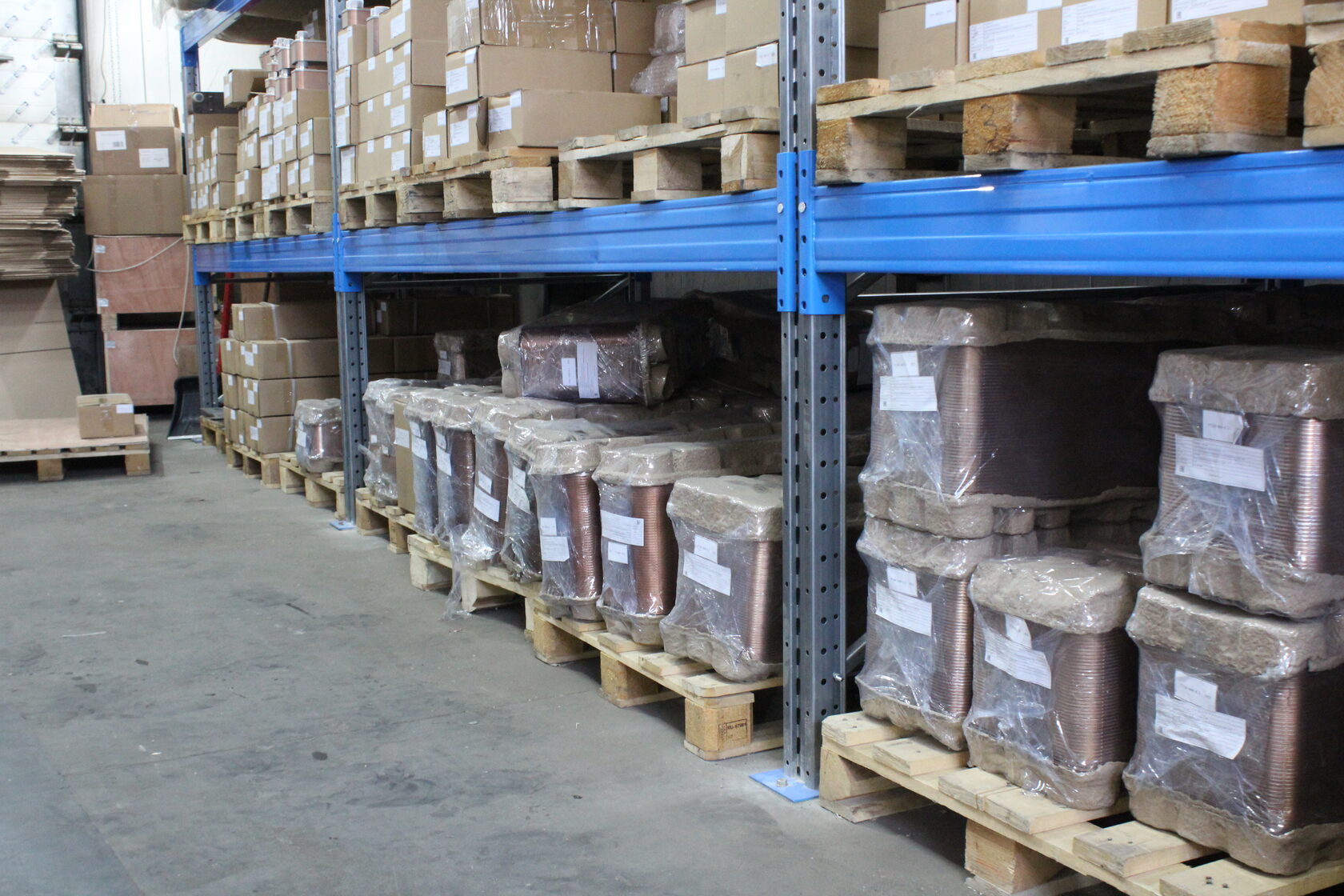

Паяных — в КНР, оптовый склад в РФ.
Разборных — в РФ, сборка от 1 дня.
Кожухотрубных — в РФ, до 600 °C, до 120 атм.

Особые условия партнёрам
и дилерам

Проектным институтам.
Монтажным организациям.
Сервисным компаниям.

• Качество соответствует стандартам EAC.
• И подтверждено аккредитованными в РФ лабораториями.
• Гидравлические испытания и полный комплект документации для каждого теплообменника.
• Гарантия на все оборудование 12 месяцев, на ЗИП 6 месяцев. Расширенная гарантия по запросу.

Экспресс-доставка по РФ и СНГ

Подбор теплообменника для майнинга

Каждый теплообменник рассчитывается индивидуально под конкретные параметры заказчика.

Если у вас уже есть проект и в нём заложен теплообменник другой марки, мы бесплатно подберем модель теплообменника ТТ, аналогичную по качеству и параметрам, но за меньшую стоимость.

Форумы по отоплению, кондиционированию, энергосбережению

Отопление криптомайнером — рассчет пластинч. теплообменника

Обсуждение монтажных схем и проектов подключения оборудования

Модератор: Dim@

Правила форума
Данный форум предназначен для вопросов по расчету и обсуждений готовых проектов и монтажных схем котельных, систем отопления и горячего водоснабжения. В данной ветке так же обсуждаются гидравлические и тепловые расчеты систем отопления.

ADZ Претендент
Сообщения: 3 Зарегистрирован: 03 май 2007, 22:10 Репутация: 0

Отопление криптомайнером — рассчет пластинч. теплообменника

Сообщение ADZ » 18 ноя 2019, 02:38

Имеется такая интересная задача – топить дом криптомайнером.

Идея такая: криптомайнер погружен в вазелиновое масло, в связи с чем масло нагревается до 80°C. Возьмем постоянную электрическую мощность и тепловыделение криптомайнера 5квт/ч. Нагретое масло насосом гонится в пластинчатый теплообменник типа такого
Ebay . com/itm/Plate-heat-exchanger-BEER-WORT-CHILLER-cooler-HOME-BREWERY-Brewing-NORDIC/262677590698

В теплообменнике масло отдает тепло воде, вода идет в радиаторы отопления в доме. Температура обратки, скажем 40°C. Может ли кто-то помочь рассчитать какой мощности нужен теплообменник и подойдет ли такой тип по ссылке выше?
Вязкость материалов возьмем отсюда tehtab . ru/Guide/GuidePhysics/VicosityReynolds/LiquidsKinematicViscosityTable/
У вазелинового масла при 50°С – 20, при 70°С – 15; у воды – ок. 1. Теплопроводность масла в 5 раз меньше воды.

Вопрос сейчас именно в выборе мощности и типа теплообменника. По идее подобного рода теплообменники стоят в настенных газовых котлах и обладают огромной мощностью, правда там греется вода от воды. Вот даже у самого маломощного по ссылке выше “Ba-12-12” заявленный теплосъем 25квт.ч (при площади поверхности 0.144 кв.м. и макс. объем прокачиваемой воды 4куб.м/ч). Задача помимо отопления состоит в том, чтобы температура масла (и соответственно криптомайнера) охлаждалась (не выше 70°C).

Вопрос также и в том, будет ли данный теплообменик работать с низким давлением? Если воду еще можно сделать под давлением, то масло качается насосом из негерметичной емкости.

Помимо расчета интересно также услышать ваши идеи и соображения на сей счет.

cineman Гуру
Сообщения: 3329 Зарегистрирован: 03 фев 2013, 02:45 Репутация: 126 Откуда: Москва

Re: Отопление криптомайнером — рассчет пластинч. теплообменн

Сообщение cineman » 15 дек 2019, 05:09

Я занимался охлаждением майнера с помощью омывания потоком воды медной пластины-радиатора, прижатой к чипам платы. И стабильной работа майнера была при температуре воды после майнера не выше 55 Цельсиев. В случае иммерсионного майнера картина будет хуже схемы с точечным теплосъёмом. Основной поток иммерсивного носителя будет идти путён наименьшего сопротивления. Возле тех чипов, с которых нужно снимать тепло, скорость носителя будет стремиться к нулю, как возле стенки любой трубы.
Носитель с температурой подачи в 55 градусов Цельсия можно использовать в тёплые полы или в нижний «солнечный» теплообменник бойлера ГВС. И в обоих случаях использования тепла нет гарантированного потребления тепла. Обязательно нужен сброс невостребованного тепла на природу. Традиционно это воздушная градирня. Но в пиковые жаркие дни градирня может оказаться неэффективной, т.к. охлаждающий воздух будет уже иметь очень высокую температуру. Вот этот способ утилизации невостребованного тепла и есть главная проблема майнинга. А совсем не выбор теплообменника.

Джордано Мастер
Сообщения: 1045 Зарегистрирован: 01 дек 2013, 17:27 Репутация: 53 Откуда: Минск Контактная информация:

Как подобрать теплообменник для Майнинга? Советы от Инженера

Я предлагаю начать нашу статью с вопроса: «Для чего нужны теплообменники в майнинге?». Этот вопрос является ключевым, ответив на него, мы сможем правильно выбрать схему охлаждения асиков. Как известно, асики при жидкостном охлаждении погружены в иммерсионную жидкость. В процессе работы асики выделяют тепло, которое передается иммерсионной жидкости, она нагревается, и мы сталкиваемся с проблемой: «Как охладить иммерсионную жидкость? Куда отвести лишнее тепло. ».

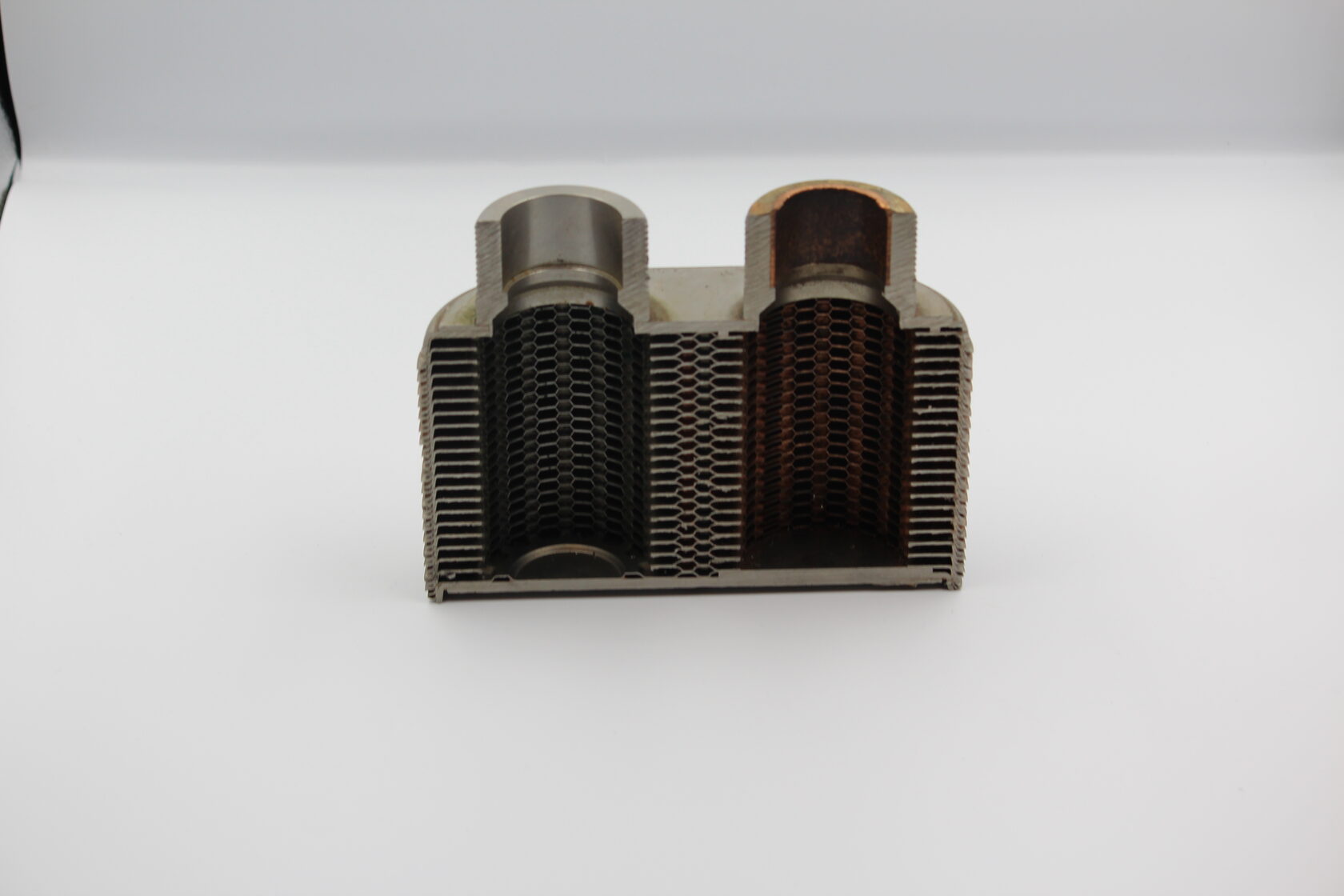

Для решения этой проблемы идеально подходят пластинчатые теплообменники. Это теплообменные аппараты, состоящие из набора гофрированных пластин. Пластины изготовлены из нержавеющей стали AISI316. По пластине с одной стороны протекает иммерсионная жидкость, с другой стороны течет охладитель. Среды находятся в противотоке, т.е. одна жидкость течет сверху, другая навстречу ей течет снизу. Для свободного течения сред в пластине имеются специальные каналы.

Протекая по каналам теплообменника, иммерсионная жидкость отдает тепло охладителю (охлаждается), а охладитель нагревается.
Главной задачей теплообменника в майнинге – является процесс охлаждения иммерсионной жидкости. На выходе из теплообменника мы получаем охлажденную до заданной температуры иммерсионку. Она поступает в ванну и снова охлаждает работающие асики.
Процесс происходит непрерывно, потому что обе жидкости и иммерсионка и охладитель перекачиваются с помощью циркуляционных насосов. Более подробно устройство такой системы рассмотрено в схеме ниже.

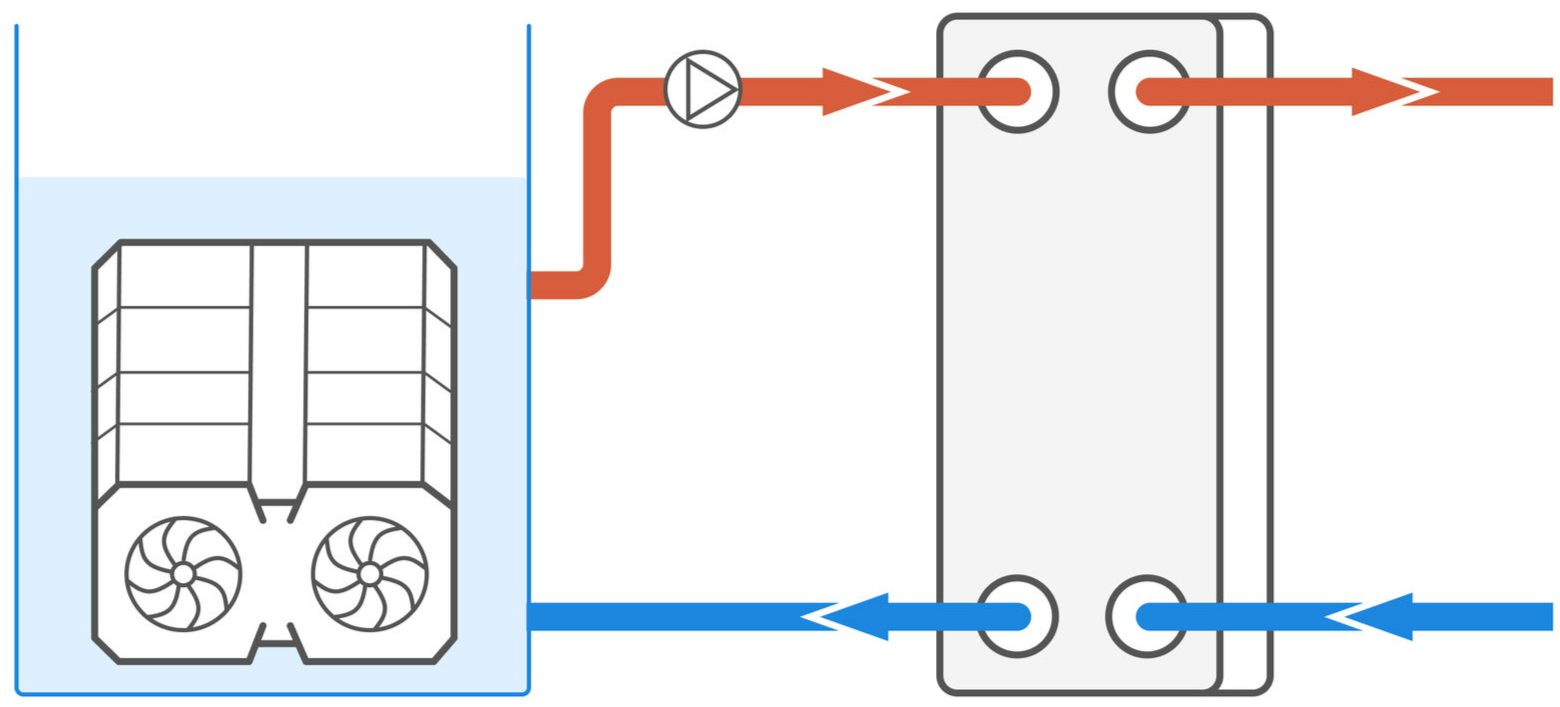

Принцип работы майнинг-фермы:

1. Ванна с асиками, которые выделяют тепло в процессе работы
2. Пластинчатый теплообменник
3. Циркулирующая иммерсионная жидкость между асиками и теплообменником
4. Охладитель

Что понадобится для подбора теплообменника?

Для расчета теплообменников мы используем специальную сертифицированную программу. Она позволяет подобрать аппарат, который точно подойдет для работы с вашей майнинг-фермой. Итак, для подбора теплообменника нашему инженеру понадобятся следующие параметры:

1. Общая электрическая мощность всех асиков, охлаждаемых с помощью теплообменника. Укажите ее в кВт.
2. До скольки градусов необходимо охладить иммерсионную жидкость? Разные модели асиков требуют разной температуры охлаждения. Например, для работы с асиками S19 иммерсионную жидкость необходимо охладить сильнее, чем для работы с S9..
3. Что будет являться охладителем? Например, вода или антифриз. Чаще всего в качестве охладителя используют воду.
4. Какая температура будет у охладителя? Тут бывают совершенно разные ситуации: вода из скважины (8С-15С), обратка из системы отопления (25С-45С), вода из бассейна (25С-30С) и т.д.
5. Какой тип теплообменника будет использоваться – паяный или разборный пластинчатый? В 90% случаев для охлаждения иммерсионной жидкости используются паяные теплообменники. Но для некоторых объектов, где качество охладителя очень низкое и теплообменник необходимо часто промывать, мы применяем разборные теплообменники. Они также обладают несомненным преимуществом – за счет разборной конструкции, вы всегда сможете увеличить мощность аппарата, просто добавив новые пластины.
6. Тип иммерсионной жидкости. На рынке существует множество вариантов жидкостей, все они обладают разными характеристиками. Нас больше всего интересует вязкость среды, т.к. для более вязких сред необходимы теплообменники с большей поверхностью теплообмена.

Пример расчета пластинчатого теплообменника

Используя предоставленные параметры, наш специалист проведет подбор теплообменника. Он предоставит вам полный технический расчет (спецификационный лист), в котором указаны все параметры аппарата, а также чертеж с указанием основных размеров и диаметров патрубков. Вы получите актуальную цену и срок поставки/изготовления оборудования.

Обращайтесь к специалистам – исключите любые ошибки при расчете вашей майнинг-фермы!

Мы с 2017 года занимаемся расчетом и изготовлением теплообменного оборудования для иммерсионных систем охлаждения. За этот период накоплен огромный практический опыт. Мы изучили характеристики основной массы иммерсионных жидкостей и знаем, как они себя ведут в различных условиях эксплуатации. Сделали более 2000 расчетов теплообменников, более 450 наших теплообменников успешно охлаждают асики в 40 регионах нашей страны.

РАДЫ ПОМОЧЬ ВАМ:

Если вы не нашли ответа на свой вопрос в нашей статье или
вам необходим подбор теплообменника, обращайтесь к нам:

ТЕЛЕФОН: +7 (800) 301-02-65 (бесплатный номер)

8-902-403-22-00 (WhatsApp, Viber)

АДРЕС: Россия, г. Краснодар, ул. Дзержинского 94/1

EMAIL: info@teploobmennik-russia.ru

Мы всегда на связи!

Также мы хотим поделиться несколькими отзывами наших клиентов, которые приобретали теплообменники для охлаждения асиков.

Теплообменники для майнинга — 3 примера расчета цены

Существует множество определений и описаний, такого понятия как майнинг. Упрощенно, это использование мощности вашего компьютера для осуществления переводов криптовалют других майнеров, при этом вы получаете процент от перевода в криптовалюте. Это и есть ваш заработок.

Для нас, как производителей теплообменного оборудования, более важны процессы теплообмена, которые происходят в процессе майнинга. Чтобы понять эти процессы, необходимо знать, из чего состоит оборудование для майнинга и какие его узлы требуют охлаждения. Современные системы майнинга развились в сложные майнинг-фермы. Они представляют собой помещения, которые оборудованы компьютерами с подключенными к ним асиками. Они при работе требуют усиленного охлаждения. Для этого их помещают в специальные ванны, заполненные диэлектрической жидкостью. Эта жидкость постоянно циркулирует между асиками и теплообменником, в котором она охлаждается и снова направляется в ванну с асиками.

Для нормальной работы майнинг фермы необходимы следующие условия:
— Бесперебойная работа всего оборудования (подача электроэнергии без сбоев)
— Постоянный отвод тепла от работающих видеокарт
— Постоянная подача охладителя в теплообменник

Теперь мы можем четко определить задачу пластинчатого теплообменника для майнинга. С одной стороны, в него будет поступать диэлектрическая жидкость, которую необходимо постоянно охлаждать. С другой стороны, мы подаем в теплообменник охладитель, который охлаждает диэлектрическую жидкость. В роли охладителя часто выступает холодная водопроводная вода. За счет работы теплообменника, достигается постоянный отвод тепла от асиков. Процесс охлаждения диэлектрической жидкостью называется иммерсионным.

Существует два вида охлаждения компьютерного оборудования. 1) Воздушное, с применением специальных вентиляторов, которые нагнетают холодный воздух на видеокарты. 2) Жидкостное или иммерсионное, с применением диэлектрической жидкости. Иммерсионное охлаждение предполагает применение пластинчатого теплообменника.

Применение жидкостного охлаждения имеет ряд преимуществ:
— При воздушном охлаждении возникают горячие точки из-за неравномерного распределения, а также блокировки воздушных потоков. При жидкостном охлаждении это исключено, т.к. жидкость полностью обволакивает оборудование.
— Инерционность жидкости. Воздух нагревается и охлаждается гораздо быстрее жидкости. На практике, если прекратить процесс охлаждения, жидкость еще долгое время будет сохранять холодную температуру, воздух же моментально нагреется и прекратит процесс охлаждения. Это свойство жидкостного охлаждения полезно при аварийных отключениях электроэнергии.
— По данным майнинговой гонконгской компании Allied Control иммерсионное охлаждение снижает на 60% затраты на электроэнергию, по сравнению с воздушным охлаждением.
— Отсутствует шум вентиляторов и вибрации.
— Защита от поломок. При применении жидкого охлаждения в майнер никогда не попадет пыль и грязь, это увеличивает срок службы оборудования.
— Занимает мало места. Можно размещать оборудование рядом друг с другом.

Мы уже поставили около 45 теплообменников для манинг ферм за 2019. И можем сказать, что у нас есть некоторый опыт. Всегда стараемся держать связь с нашими заказчиками и выяснять все детали, при эксплуатации нашего оборудования. В процессе нашей работы, мы пришли к выводу, что для иммерсионного охлаждения наиболее оптимальным вариантом являются паяные пластинчатые теплообменники.

Для примера, мы рассмотрим несколько вариантов теплообменников для майнинга. С учетом их мощности и всех технических характеристик. Возможно, это окажется полезным для вас, при выборе теплообменника.

1. Паяный теплообменник 32-10, Цена — 11 500 руб.
   Мощность теплообменника — 13 кВт.
   Количество охлаждаемых ASIC – 10 шт.
   Диэлектрическую жидкость охлаждаем с 80С до 40С
   Охладитель — водопроводная вода с температурой 10С
   Необходимый расход охладителя — 372 л./ч.

1. Паяный теплообменник 23-20, Цена — 13 500 руб.
   Мощность теплообменника — 18 кВт.
   Количество охлаждаемых ASIC – 13 шт.
   Диэлектрическую жидкость охлаждаем с 65С до 40С
   Охладитель — водопроводная вода с температурой 10С
   Необходимый расход охладителя — 516 л./ч.

1. Паяный теплообменник 32-20, Цена — 15 000 руб.
   Мощность теплообменника — 27 кВт.
   Количество охлаждаемых ASIC – 20 шт.
   Диэлектрическую жидкость охлаждаем с 70С до 50С
   Охладитель — водопроводная вода с температурой 10С
   Необходимый расход охладителя — 774 л./ч.
