Всем добрый день. Голову сломал. Карта после неисправного чипа.
Снял чип и память. И перед установкой нового чипа и памяти решил проверить по основным питания доску.
питание памяти и гпу поднимается, а PLL нет.
Сопротивление по PLL 70 Ом.
Управляет эти действием APW8722a (U2)
En нет. На ногах:
1 — 12V
2 — 0
3 — 0
4 — 0
5 — 12
6 — 0
7 — 0
8 — 0
Менял сам U2, Q513, Q512 все тоже самое.
Принудительно на En приводил 1,8 — нет результата.
Куда копать. Не пойму.

Профиль

Заголовок сообщения: Re: Saphire pulse RX570 Нет питания PLL (VDDCI)
Добавлено: 30 сен 2021, 02:31

Если вы говорите о сопротивлении КП (VDDCI), то обычно для 400-500 серий оно находится в районе 30 Ом (PLL — не, не знаю).

vikmalakhov писал(а):
Куда копать?
vikmalakhov писал(а):

Что на Q1016 ?

Профиль

Заголовок сообщения: Re: Saphire pulse RX570 Нет питания PLL (VDDCI)
Добавлено: 30 сен 2021, 11:36
vikmalakhov писал(а):
Принудительно на En приводил 1,8

не надо так делать, это ж не просто логический вход. EN можно лишь притянуть к земле, или не притягивать — тогда он должен подняться сам.

Профиль

Заголовок сообщения: Re: Saphire pulse RX570 Нет питания PLL (VDDCI)
Добавлено: 30 сен 2021, 12:00

Под рукой нет Пульса, там под Шимкой есть две треноги можно одну отпаять. После чего должно появиться напряжение на энейбл Шимки. Ну а дальше или так работать или искать почему нет энейбла

Профиль

Заголовок сообщения: Re: Saphire pulse RX570 Нет питания PLL (VDDCI)
Добавлено: 30 сен 2021, 14:30
pEEp писал(а):

Если вы говорите о сопротивлении КП (VDDCI), то обычно для 400-500 серий оно находится в районе 30 Ом (PLL — не, не знаю).
vikmalakhov писал(а):
Куда копать?

vikmalakhov писал(а):
на En

По сопротивлению 30 это да. но у меня же снята память и чип. готовлю что бы посадить новые. Не давно тоже так с сапфиром делал. Без чипа и памяти все напряжения были норм.
Выяснил, что в обвязке Q1016 не было резистора R1022 — если его поставить пропадают напряжения 1,54 на l701 и ГПУ фазы. Уже начал сомневаться, что я запускал карту со снятой памятью
напряжения на Q1016
1-0
2-12v
3-0
4-0
5-0
6-0
поменял Q1016
стало
1-0
2-0,7v
3-0
4-0
5-0
6-0

Профиль

Заголовок сообщения: Re: Saphire pulse RX570 Нет питания PLL (VDDCI)
Добавлено: 01 окт 2021, 01:49

vikmalakhov
R1022 отсутствовал по причине сбития? Вы его восстановили (0 Ом)?
0.7В (2) — правдоподобно, но не должно (проверьте 1.8В)
0В (3) — ваш искомый EN, которого нет.

Вообще, идите по цепочке: 12V_PCIE >> 12V_EXT >> +3.3V >> +5.0V >> +1.8V >> +0.8V (PEX_VDD) >> MVDD >> VDDC_EN >> VDDC >> VDDCI
Слишком мало вводных данных.

Профиль

Заголовок сообщения: Re: Saphire pulse RX570 Нет питания PLL (VDDCI)
Добавлено: 03 окт 2021, 16:07
pEEp писал(а):
Слишком мало вводных данных.

Карту ковырял — ситуация иная. Итак резистор r1022 не должен на этой карте быть. Нога q1016 3 идет на EN питания ГПУ и Памяти. EN контроллера памяти U2 7 нога идет с 6 ноги q1016.
Питания что есть на плате:
REG1 — 5V
6 нога U300 — 1.8V
L300 — 0.9V
L700 — 1.54V
фазы ГПУ — 0.9V
Причем ГПУ и L700 сигнал осциллографом нормальный.
Итак к проблемного узлу — L500
Поведение странное.
L500 напряжение 1.12V осциллограф не фиксирует сигналы.
U2 (apw8722a) напряжения:
1 — 12,1V
2 — 1,12V
3 — 0V
4 — 0V
5 — 12,14V
6 — 0V
7 — 0V
8 -1,10V
Q1016
1 — 0V
2 — 0.1V
3 — 2.15V
4 — 0V
5 — 0V
6 — 0V

Сдувал обвязку q1016, U2 менял их и Q513, Q512

О схемотехнике цепей питания видеокарт AMD Radeon серии RX

Видеокарты компании AMD серий RX 4xx/5xx давно заслужили уважение среди майнеров и геймеров. Они раскупались десятками во время майнингового бума в 2017 году и до сих пор составляют значительную часть парка майнинг-ферм у пользователей по всему миру.

Эксплуатация видеокарт на предельных режимах в условиях повышенной температуры приводит к преждевременному износу чипов памяти и частому выходу из строя цепей питания. Эта беда касается и легендарных RX-ов.

В данной статье рассматриваются некоторые особенности схемотехники видеокарт AMD серий RX 4xx/5xx в части, касающейся использования/формирования рабочих напряжений. Эта информация является дополнением к статье «Диагностика типовых поломок видеокарт AMD Radeon RX», посвященной устранению неисправностей видеокарт линейки Radeon RX 4xx/5xx.

Схемотехника цепей питания видеокарт AMD серии RX

На платах видеокарт AMD серий RX 4xx/5xx используются как цифровые преобразователи напряжения, так и линейные. В качестве входных используются питающие напряжения +3,3 и +12 вольт из слота PCI-E и +12 V от 8-пинового разъема питания.

Основная энергия для питания видеокарты снимается с цепи постоянного напряжения +12 вольт:

Для формирования напряжения для видеопроцессора (GPU) применяется мультифазная схема формирования рабочих напряжений с ШИМ-контролем нескольких поочередно включающихся фаз VRM.

Упрощенная блок-схема, иллюстрирующая основные цепи электропитания видеокарт AMD RX 4xx/5xx:

На видеокартах AMD серий RX 4xx/5xx используются/формируются следующие напряжения:

питание, формируемое из входного напряжения +12 вольт:

+VDDС (или VCore, GPU Voltage, Vgpu) – программно регулируемое питание видеопроцессора (GPU) – до 1,1-1,3 вольта (для экономии электроэнергии и снижения температуры карт при майнинге это напряжение желательно снизить до 820-850 мВ);
программно регулируемый вольтаж +VDDСI;
+MVDD (или Vmem) – программно регулируемое напряжение чипов памяти GDDR5 (до 1,6 вольт в зависимости от производителя);
+0,8 вольт (линия питания контроллера PCI-E);
+5 вольт;
FAN, питание вентиляторов.

напряжения, формируемые из питающего напряжения +3,3 вольт (VCC, берется из слота PCI-E материнской платы/райзера, используется для питания ШИМ):

1,8 вольт (питание тактового генератора);
3,3 вольта DP – питание DP_PWR для Display Port;
VDDR3;

VDDC, формируемое из напряжения +VDDС (используется SMPS-цифровой преобразователь напряжения);
VDDCI, формируемое из напряжения +VDDС (SMPS-цифровой преобразователь напряжения);
напряжения чипов памяти VDDR1 и MVDDQ/C (вольтаж выходного буфера видеопамяти), формируемые из напряжения +MVDD (используется SMPS-преобразователь);
VDD 1.8 V (вольтаж входного буфера видеопамяти), TSVDD – формируются из напряжения +1,8 V (используются линейные преобразователи напряжения);
VDD_08, BIF_VDDC, EVDDC – формируются из напряжения +0,8 вольт.

Входное напряжение +12 вольт берется как из слота PCI-E, так и из разъема дополнительного источника питания. Распределение отбираемой мощности обычно осуществляется программным способом с помощью ШИМ-контроллера. Отбор мощности регулируется с помощью шины I2C с шагом от 0 до 15.

Для справки: Первые видеокарты Radeon RX имели баг в драйверах, из-за которого осуществлялся слишком большой отбор мощности от материнской платы (его величина была установлена на уровне, равном отбираемой мощности из разъема доппитания). Это приводило к превышению допустимого тока из слота PCI-E, что в результате становилось причиной выхода из строя motherboard в ригах с несколькими видеокартами. В исправленных версиях драйверов видеокарт (16.7.1+) величина отбираемого тока для фаз выставляется на уровне 13 и выше, что значительно снижает нагрузку на слот PCI-E.

Основное потребление видеокарты складывается из мощности, потребляемой по линиям фаз питания GPU (VDDC), памяти (MVDD), а также PLL (VDDCI) и контроллера PCI-E (+0,8 вольт). Именно на этих участках используются участки схем с ШИМ-регулировкой напряжения:

Последовательность появления напряжений на видеокартах AMD RX 4xx/5xx

При включении видеокарт AMD RX 4xx/5xx из питающего напряжения формируются необходимые вольтажи в такой последовательности:

+1,8 V;
0,935 V;
BIF_VDDC, VDDC;
VDDCI, MVDD.

Наибольшее потребление тока в видеокартах идет по цепи питания видеопроцессора – линия +VDDС. Поэтому именно в фазах питания, формирующих напряжение для GPU, чаще всего случаются неисправности, вызванные выходом из строя полевых транзисторов и/или фильтрующих/блокировочных конденсаторов.

Фазы питания GPU видеокарт AMD Radeon RX4xx/5xx

Подсистема питания большинства видеокарт Radeon RX480 построена по эталонной схеме “n+1” или “n+2”, в которой n фаз отведены под GPU и одна/две – на видеопамять/напряжение AUX.

В качестве ШИМ-контроллера, управляющего работой фаз обычно применяются микросхемы IR 3567B, ее ребрендинг DIGI+ ASP1300 (ASUS), NCP81022, up9505 (MSI RX5xx), APW8722A (XFX) и другие.

Контроллер ШИМ IR3567B на плате AMD Radeon RX480 со стандартными двухтранзисторными 6 фазами питания GPU:

Примеры реализации VRM видеокарт AMD Radeon серии RX различными производителями

Каждая фаза питания видеокарт AMD Radeon серии RX построена по топологии HALF BRIDGE с понижающим DC-DC преобразованием питающих 12 вольт в нужное напряжение (VDDC, MVDD и AUX) под управлением ШИМ-контроллера (для VDDC это часто чип IR 3567B или его модификации).

Упрощенная схема взаимодействия электронных компонентов одной фазы питания видеокарты, построенной по топологии HALF BRIDGE:

Напряжение +3,3 и частично +12 вольт видеокарты получают от слота PCI-E по контактам A2, A3, B1, B2, B3 (12 вольт) и B8, B10, A9, A10 (+3,3 вольт) :

На референсных платах AMD Radeon RX в каждой фазе используются:

в верхнем плече – ключевой FET-транзистор MDU1514U;
в нижнем – MDU1517 (MDU1511);
двухканальный LED-драйвер управления мосфетами – Infineon CHL8510CR (6A 2-OUT Hi/Lo Side, корпус 10-Pin DFN);
накопительный дроссель L502 на 0,22 мкгн.

Схема фазы питания AMD Radeon RX480 (reference):

Электронные элементы шестифазной системы питания AMD Radeon RX 4xx/5xx:

На выходе параллельно соединенных фаз питания VDDC стоят блокировочные конденсаторы номиналом 560 мкф, 820 мкф, 22 мкф:

Блокировочные конденсаторы на входе PCI-E коннектора видеокарт Radeon RX480 по линиям +3,3 и +12 вольт:

Подробнее о назначении этих конденсаторов можно прочитать в статье «О роли блокировочных конденсаторов фаз питания видеокарт».

Схемотехника фаз питания видеокарт серии RX разных производителей

Каждый производитель использует свои решения в реализации фаз питания, при этом может изменяться количество использующихся фаз, транзисторов и других деталей.

У видеокарт ASUS серии RX модификации STRIX используется шестифазная схема VRM, управляющаяся контроллером Digi+ ASP1300 (ребрендинг IR3567B) c интегрированными силовыми ключами IR3555 PowIRstage (Vcore) Питание памяти Vmem обеспечивается одной фазой, управляемой uP1541R, с 2 low side транзисторами QM3056, одним MOSFET-ом верхнего плеча QM3054. Вспомогательное напряжение Vaux формируется аналогичной фазой (uP1541R + 2 QM3056 и 1 QM3054):

Микросхема ШИМ DIGI+ ASP1300 (ASUS):

Питание плат Sapphire Pulse RX 580, а также модификаций Nitro, собрано на N-канальных транзисторах 4C10N фирмы On Semiconductors (2 шт. – нижнее и 1 – верхнее плечо фазы) и силовых ключах Vishay SIC632A:

Фазы питания у этих карт управляются ШИМ NCP81022 (3+1 канал). На платах Sapphire RX 580 Nitro/Nitro+ (до 6 виртуальных фаз) с более мощным VRM используются удвоители фаз, установленные на обратной стороне платы.

У видеокарт XFX RX 480 GTR с мощнейшим VRM используется 6 фаз с ШИМ IR 3567B (работает на частоте 304KHz). В каждой фазе используется 1 транзистор IRF6894 (low side) и один IRF6811 (high side):

Большинство видеокарт производства фирмы MSI отличается в худшую сторону отсутствием предохранителей даже по линии +12 вольт.

Пример практической реализации цепей питания видеокарт AMD серий RX 4xx/5xx на примере модели MSI Gaming X (транзисторы QM3816N6):

Питание памяти GDDR5

В видеокартах Radeon RX используется память GDDR5 с чипами размером 12mm x 14mm со 170-контактами (170-ball FBGA), которая запитывается следующими напряжениями:

VDD Supply Power supply: до 1.6V и 1.35V;
VDDQ Supply DQ power supply – до 1.6V и 1.35V;
напряжение VREFC Supply Reference контроля и адресации, а также вольтаж VREFD Supply Reference для обмена данными – постоянно подающиеся на чипы памяти опорные напряжения.

Для чипов памяти обычно используется 1-2 фазы питания, которые работают от напряжения +12 вольт, снимаемого с шины PCI-E либо с 8-пинового коннектора дополнительного питания.

Эти напряжения не потребляют большой ток и в основном отбираются из фазы питания mvdd:

Линейный преобразователь для формирования напряжения VREFC из вольтажа +MVDD:

Для питания памяти на эталонных четырехгиговых картах часто используется одна фаза

Фрагмент эталонной платы AMD Radeon RX480 с одной фазой питания памяти:

Питание памяти осуществляется преобразователем GS7256:

Питание памяти и вольтаж AUX у XFX RX 480 обеспечивается одинаковыми фазами под управлением APW8722A

Схема формирования напряжения VDDCI (используются транзисторы MDU1514 – low side и MDU1511/MDU1517 – high side):

Другие регуляторы напряжения (SMALL RAIL REGULATORS)

На эталонных картах напряжение +1.8 V формируется из питающего напряжения +3.3 вольта с PCI-E BUS с помощью линейного стабилизатора GS7133 (аналоги AME8846, G9661/966A, APL5920/PL5932, AX6613/AX6614, GS2231, uP0104/uP7704, RT9018/RT9042/RT9059, GS7105):

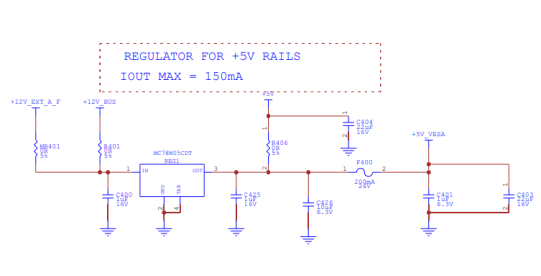

Регулятор напряжения для цепи + 5 вольт построен на микросхеме MC78M05CDT (питающее напряжение +12 вольт):

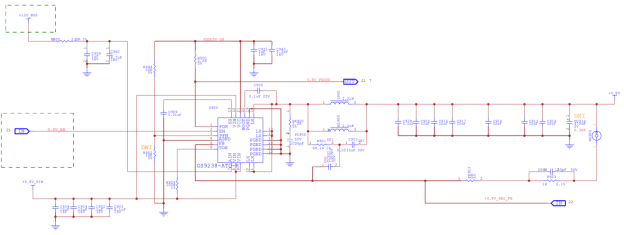

В цепях формирования напряжения +0,8 вольт используется DC-DC преобразователь постоянного напряжения GS9238 (аналог APW8713):

Микросхема GS9238 на плате MSI RX570:

Для более полного изучения схемотехники видеокарт АМД серии RX можно воспользоваться альбомом схем отсюда.
