Любой вопрос с проблемой настройки памяти, подкрепляйте скрином ZenTimings, обязательно указываем DRAM Voltage.
Убедительная просьба заполнять профиль и подпись на форуме, указывая свои комплектующие.

Что нужно для настройки и разгона памяти —>

1. Читаем одну на выбор статью от, ✔ 1usmus или ✔ i2hard, а так-же статью по работе Dram Calculator от ✔ i2hard, устанавливаем необходимое программное обеспечение из шапки темы, смотрим примерные результаты разгона памяти из шапки, для понимания пределов возможностей вашего железа. Загружаем картинки с запросами на этот форум через кнопку «spoiler=» а не просто «spoiler».

2. Не используем XMP профили, это как правило, настройки для систем на базе Intel, за очень редким исключением, соответственно режим XMP протестирован на совместимость именно для Intel, к тому же, заводская настройка не блещет идеальным подбором таймингов и напряжений и можно получить примерно до 20-30% производительности дополнительно, вручную настраивая тайминги и напряжения. Также использование профиля XMP, чревато завышенным вольтажом на контроллер памяти.

3. Правильная установка модулей – A2+B2 (для двух модулей).

4. Перед настройкой частоты и таймингов рекомендуется установить принудительное охлаждения на модули памяти, особенно для памяти с чипами Samsung B-die, повышение температуры памяти выше 48°, может сопровождаться дополнительными ошибками, не связанными с неправильной настройкой таймингов, что затруднит их поиск и общую настройку памяти.

5. tRFC2 и tRFC4 не имеют физической реализации, потому их в некоторых версиях BIOS, отсутствуют эти значения всегда, всегда оставляйте эти параметры в Авто, так-же в Авто, оставляйте tCWL.

6. Худший модуль памяти (требующий большего напряжения для стабильного разгона) должен стоять ближе к процессору в слоте A2.

7. При желании протестировать память избыточным тестом в TM5 с конфигом 1usmus_v3 меняем количество 3-х циклов в «mt.cfg», «cycles=3» скажем на 8 или более

8. Если нет бута на частоте памяти 3800Mhz, то проверяем возможности IF вашего CPU, для этого выставляем частоту памяти на 3200Mhz, а IF например на 1900, пробуем загрузиться.

9. Краткая методичка по настройке памяти от The KMS: Краткая инструкция.

Гайд по основным нововведениям DRAM Calculator for Ryzen от 1usmus
Гайд по разгону памяти для новичков от lDevilDriverl.
Сопротивления ProcODT, RttNom, RttWr, RttPark.
Для процессоров 4000 серии с APU Renoir
Программное обеспечение для разгона и тестирования памяти
Методика тестирования памяти на АМ4
TestMem5 0.12 1usmus V3 ERROR list
Видео рекомендуемое к просмотру
Обзоры разных типов памяти

Темы нашего форума по AM4 платформе:

✘ Наши рекорды разгона DDR4 на AMD Ryzen ✘
Micron Rev.:E (Micron E-die)
Samsung B-die
Samsung C-Die

Посты с исковерканными названиями процессоров, чипов и вендоров оперативной памяти (например: Рязань, Самса, Балики и так далее), будут удаляться.
Если вам тяжело переключить раскладку и вместо ”Райзен”, напечатать Ryzen то без обид потом.

✔ Все картинки и видео убирайте под спойлер, иначе ваш пост будет удалён ,
загружаем картинки с запросами на этот форум, через кнопку «spoiler=» а не просто «spoiler».
✔ Посмотри как это делается

Как вставить картинку в своём сообщении, жмем сюда и смотрим гайд!

_________________
Acer XF253QXbmiiprx 24.5″ 1080p@240hz / Ryzen 7800X3D / B650M Mortar / DDR5 6200 @ 32-39-39-54 @ 1.35v / Palit GeForce RTX™ 4070 JetStream

Последний раз редактировалось The KMS 03.09.2022 5:27, всего редактировалось 156 раз(а).

Доброго времени суток всем! Собрал первый системник на райзене 3600.
ОЗУ не заводятся при ручном вводе таймингов, сличенных с калькулятора 1usmus. Доходит до того, что системник попросту не запускался, черный экран и все, приходилось перемыкать CMOS на материнке, дабы сбросила биос. Память Adata Spectrix D41 8×2 3000 мгц на ХМР 2.0, чипы от Hynix CJR, сейчас стоят на профиле XMP 2.0, частоту ручками выставил на 3200, тайминги решил пока не трогать. Вольтаж на 1.35в. Память работает и на 3400 без выставления таймингов вручную, однако мемтест со старта сыплет ошибками. При этом тест задержки памяти на AIDA проходит без проблем. Мать асус х470 prime pro, если что. Кстати, там в биосе некоторых настроек тайминга с калькулятора так и не нашел. видимо надо перевести обратно англоязычный биос. Что может быть причиной того, что память не хочет «кушать» тайминги, выставленные вручную с калькулятора?

_________________
/i5 11400/Deepcool Redhat
/Palit RTX 3070Ti Gaming Pro
/MSI z590 A-PRO/Gskill 3200CL16
/Samsung 970 Evo+500Gb. + WD Blue 1Tb.
/Enermax 750w.

в общем:
мать msi b450m mortar max
проц ryzen 5 3600
память Crucial [CT2K4G4DFS8213] 2133 CL15 4*4 на микрон D-die куплена еще до всех этих ваших рязаней и разгонов =)

3200 взяла вообще без каких либо проблем, тайминги и первичные и вторичные поджаты (может и не до самого упора, но около того).

000.png [ 642.27 КБ | Просмотров: 2303 ]

работает в таком режиме уже пару месяцев без проблем.
если отключить GDM то стабильна только на 3000 (с таймингами что выше)

куда попробовать копнуть, что крутануть дабы преодолеть стену в 3200? система зависает на этапе инициализации даже с таймингами 22-22-22-48 и вторичными на авто. повышение напруги с 1,35 до 1,4 ничего не дает.
читал что D-die в принципе плохо гонится, но может есть какие-то варианты ?

_________________
R5 3600 — RX 6750XT — B450 — 32GB RAM

Помогите, наверное совсем не по теме: утром включил комп, все работает, но при запуске CPU-Z выдает

не показывает частоту шины, напряжение и т.д.

_________________
R5 5600x/Gigabyte X570 UD/Rx6800xt Taichi X/32Гб Ballistix 3733/Fuma2/250Gb 860 EVO/1Tb 860 EVO/Deepcool 850w/Phanteks P600S/65XF9005+геймпад/C27JG50

Немного обидно, что на B450+2600X работает лучше, аж напрягся. Попробую материнки махнуть местами.

Поменял мамки. На MSI+3700x без проблем поехало 3733c16 gdm off. Причём по задержкам результаты оказались даже лучше. Это асус почему-то заморосил с этой связкой.

_________________
B550 ITX • 5700G • 32 Gb 4000c16 • RX Vega 8 • E.mini H88 Pro
B550 ITX • 5800X3D • 32 Gb 3733с16 • RTX 3060 • NR200

AndreyHiTech писал(а):

34.3 Можно и оставить, если работает 3800мгц озу. Можно и уменьшить. У меня 30, работает и 28 с 4х8 SR. Правда это не совсем дуалранк, как с дуалранк точно не знаю.
Попробуй уменьши, оно не включится, если слишком низкий прокодт будет.

у меня одноранги 2×8 Crucial Ballistix BLS2K8G4D32AESBK, cad bus стоит 120-20-20-24 и procodt 34.3, GDM OFF 1T, при 24-24-24-24/24-20-20-24 BSOD. Есть смысл снижать до 60-20-20-24? procODT вообще говорят нужно минимальный ставить, т.к. снижается нагрев. Проблем с разгоном нет, интересуюсь может снижение сопротивлений улучшает стабильность и долговечность

Добавлено спустя 6 минут 5 секунд:

pornbuild писал(а):

нужно вводить не только тайминги и вольтаж, но и procODT, и CAD BUS.
выставишь основные тайминги(остальные на АВТО), частоту, вольтаж и правильный procODT и CAD BUS — память заведется на своих 3600-3800мгц и нормально зайдет в Windows, если ошибок много или через время БСОД — пробуй другие procODT и CAD BUS из калькулятора, а дальше уже начинай подбирать тайминги. Начинай с третичных, после сильного изменения тайминга — на стабильность СОВЕТУЮ прогонять хотябы полчаса в Прайм95, т.к. по моему опыту Testmem5 плохо находит ошибки. Прогонял 2 раза в 1usmus_v3 и в Anta777 HEAVY — ошибок нет, тестил почти 2 часа, а Прайм нашёл ошибку за 13 мин.

_________________
Ryzen 3600, MSI B450M Mortar, MSI RX 5700 Gaming X, be quiet! Pure Rock, Crucial Ballistix 16gb 3800mhz CL16-18-12-36 GDM OFF 1.4v

adamwow писал(а):
интересуюсь может снижение улучшает стабильность и долговечность

ProcODT так не влияет. Найди мин самый, 30 попробуй, если нагрев меньше. Может бустить проц больше будет.
Кад басы влияют на стабильность, странно, что у тебя 120-х-х-х с однорангами. На долговечность не влияет, напряж\темп влияет. Хотя чем правильнее все подобрано, тем и напряж требуемое меньше будет до опред предела. У себя подкрутил кадбасы -минус 15млв примерно снизил напряж.

CAD_BUS претерпел некоторые изменения для этой платформы. Наилучшие значения теперь 24-20-20-24 вместо стандартных 24-24-24-24. В большинстве случаев этот параметр может значительно улучшить стабильность системы. Кроме того, увеличение значения CAD_BUS ClkDrvStren до 30, 40 или даже 60 положительно повлияет на стабильность системы, в которой режим GearDown (GDM) отключен или когда установлены 4/8 модулей ОЗУ. Значение 120 будет полезно для отключения GDM в системах, где используются модули двойного ранга. Хочу отметить, что это не рекомендация AMD, а моя собственная, и я искренне надеюсь, что такие правила разгона будут представлены в следующем обновлении AGESA.

AMD модифицировала procODT (на любой материнской плате), для которой оптимальный диапазон теперь составляет 28–36,9 Ω для памяти одного ранга и 36,9–53,3 Ω для памяти двойного ранга .

Попробуй 60-20-20-24, если ошибки не полезут, снизь напряж и еще раз протестируй.
AndreyHiTech информация под спойлерами актуальна только для zen2?
AndreyHiTech писал(а):

ProcODT так не влияет. Найди мин самый, 30 попробуй, если нагрев меньше. Может бустить проц больше будет.
Кад басы влияют на стабильность, странно, что у тебя 120-х-х-х с однорангами. На долговечность не влияет, напряж\темп влияет. Хотя чем правильнее все подобрано, тем и напряж требуемое меньше будет до опред предела. У себя подкрутил кадбасы -минус 15млв примерно снизил напряж.

так и в калькуляторе для одноранговых E-Die 3800 с GDM OFF сперва предлагается 120-20-20-24, у меня то GDM OFF. А вот меньше 60-20-20-24 уже бсоды. С включенным GDM работает и на 24-20-20-24

наверное от cad bus зависит чисто тренировка, а вот procODT это уже вольтаж/нагрев, разве CAD BUS влияет на рабочий вольтаж?

_________________
Ryzen 3600, MSI B450M Mortar, MSI RX 5700 Gaming X, be quiet! Pure Rock, Crucial Ballistix 16gb 3800mhz CL16-18-12-36 GDM OFF 1.4v

Последний раз редактировалось adamwow 29.04.2020 16:43, всего редактировалось 3 раз(а).

ansqie писал(а):
информация под спойлерами актуальна только для zen2?

Добавлено спустя 2 минуты 57 секунд:

adamwow писал(а):
так и в калькуляторе для одноранговых E-Die 3800 с GDM OFF сперва предлагается 120-20-20-24

Статья та и калькулятор — автор один человек. Значит ошибся немного.
Работает так, значит пусть.

AndreyHiTech
увеличение CAD_BUS ClkDrvStren может повлиять на снижение основных таймингов в моем случае (на тех же 3200)? ну хотя бы чисто в теории ? или даже не стоит эти микрон D-die мучать дальше?
я б с удовольствием все это дело тестил если бы не отсутствие автосброса CMOS на материнке..

_________________
R5 3600 — RX 6750XT — B450 — 32GB RAM

Подскажите, куда это все вводить, в биосе?

_________________
R5 5600x/Gigabyte X570 UD/Rx6800xt Taichi X/32Гб Ballistix 3733/Fuma2/250Gb 860 EVO/1Tb 860 EVO/Deepcool 850w/Phanteks P600S/65XF9005+геймпад/C27JG50

dftm1 писал(а):

Дружище, в калькуляторе есть пример таймингов для твоих чипов на 3466мгц, и это пока максимум. Пользуйся.
p.s. насчёт сопротивлений CAD BUS, насколько я понимаю они просто помогают тренировать на высоких частотах. В общем, используй значения из калькулятора, там есть для Micron D-Die на 3466МГц. Выставь сперва procODT, CAD BUS, вольтаж и частоту, запусти, если запускается пробуй выставить сперва основные тайминги и загрузится в винду, прогнать на ошибки. Либо сперва третичные, и так далее. Находит слишком много ошибок или BSOD — пробуй сперва поиграться с сопротивлениями или начать с других таймингов, либо вообще оставить тайминги на АВТО, посмотри какие тайминги плата выставляет. РЕДКИЕ/одиночные ошибки исправляются повышением определенных таймингов, найти их можно только путем тестирования

_________________
Ryzen 3600, MSI B450M Mortar, MSI RX 5700 Gaming X, be quiet! Pure Rock, Crucial Ballistix 16gb 3800mhz CL16-18-12-36 GDM OFF 1.4v

Приветствую.
Вообщем предыстория.
Купил в августе 2019: процессор Ryzen 5 3600, мат.плату MSI b450 gaming plus max, и память Crucial Ballistix Sport LT Red 2x8gb BLS8G4D30AESEK.M8FE. ХМР профиль «с завода» работает на частоте 3000mhz и таймингами 16 16 16 35. Этакий набор — вставил и забыл.
Прочитал, что у кого-то эти модули могли работать на частоте 3200mhz, без выключения ХМР профиля и изменения таймингов в ручную, что неминуемо попробовал и я, и оно работало, до вчерашнего дня. Спустя чуть более полугода словил первый Bsod в игре. Погуглив что за ошибка, пришел к выводу что надо попробовать запустить memtest, уточнение — что до BSODа я никакие тесты над памятью не проводил.
Запустив memtest с ХМР профилем и частотой памяти 3200mhz спустя 10 секунд выдает ошибки. Если оставить частоту памяти в 3000mhz, то за 20 минут ошибок не было.
Вопрос, это мне так везло что за больше чем пол года у меня не было BSODов, или вылетов из игр, а вылетов точно не помню. Или память стала работать не стабильно со временем ?

bartello87 писал(а):

Нет, просто когда занимаешься разгоном — стабильность разгона нужно проверять. У этой памяти разгонный потенциал в среднем 4000+ мгц, о каких 3200 речь)) Хочешь разогнать — есть статьи, не поленись прочитать, правда на НОРМАЛЬНЫЙ разгон может уйти неделя(смотря сколько часов в день выделять и насколько хватит терпения). Вон статья закреплена в шапке + вот еще одна статья
https://i2hard.ru/publications/24111/
Используй DRAM Calculator, начни с 3600мгц(должны взять).

P.S. как разгонял я: сперва выставил procODT, CAD BUS, CommandRate 1T, напряжение и частоту 3733-3800 мгц(в зависимости от того сколько тянет контроллер памяти и сама память), запустился — БСОДА нет, выставил третичные из калькулятора — прогнал в Прайме95 почти час — ошибок нет. Дальше начал поочередно ужимать, сильно ужал тайминги — сразу прогоняю в Прайме95 large FFT хотябы ЧАС, потом перешёл к вторичным таймингам, начал сразу с tRC и tRFC, основные тайминги оставил на АВТО. И так поочередно ужимал пока не появлялись ошибки. И только в самом конце предлагаю ужимать напряжение и procODT. Как по мне, лучшая программа для проверки это Прайм95.

_________________
Ryzen 3600, MSI B450M Mortar, MSI RX 5700 Gaming X, be quiet! Pure Rock, Crucial Ballistix 16gb 3800mhz CL16-18-12-36 GDM OFF 1.4v

Последний раз редактировалось adamwow 29.04.2020 23:37, всего редактировалось 5 раз(а).

Да ты гонишь! Почему на одних конфигурациях оперативка разгоняется выше, чем на других

Разгон памяти, дело добровольное. Как понять, от чего зависит разгон памяти, какие есть тонкости в подборе комплектующих и как «прогнать» память, чтобы было за нее не стыдно!
Изучение, анализ и подбор – три составляющих успеха в разгоне памяти. Чтобы начать разгонять память без погружения в пучины технических знаний, необязательно быть специалистом. Половина успеха зависит от платформы, вторая часть – это правильный выбор ранговости, количество модулей и частот памяти Kingston и HyperX.

Чипсеты Intel

Со стороны Intel производитель предлагает россыпь процессоров от начального до топового уровня — есть из чего выбирать. В качестве основы «синих» систем сейчас присутствует 2 поколения чипсетов и их возможности в плане разгона ЦП и памяти очень тривиальны. Официально Intel считает всего одну модель чипсета пригодной для разгона и это семейство Z 390/490. Все остальные проходят мимо.

Впрочем, из-за этого процесс выбора сведен к простому, казалось бы, выбору, но нет. С Z 390/490 все просто – определились с количеством интерфейсов, разъемов PCIe/USB и т.п. Нашли подходящую материнскую плату и купили. Зашли в BIOS или программу для разгона и попали в новый таинственный мир удивительных открытий. Если разгон не нужен, то покупаем любую подходящую плату. А с третьим вариантом притормозим. Хотя компания Intel официально и не признает разгон памяти на любых версиях чипсета за исключением двух ранее упоминавшихся, но производители стараются открыть пользователям скрытые возможности. В зависимости от модели могут быть доступны настройки (базовые или расширенные) таймингов памяти и делители (только ниже частоты, указанной в спецификации Intel для выбранного процессора). Например, некоторые удачные версии плат на чипсете B460/H470 все же наделены опциями по тонкой настройке таймингов памяти и форсировании режимов Turbo на процессорах, так называемая фиксация PL режимов (перевод работы процессора в постоянно поддержание турбо частоты).

Кстати, о доступных частотах памяти на младших B460/H410/H470: фактически, платы либо самостоятельно выставляют частоту памяти по спецификациям Intel (легко проверить, найдя интересующий вас процессор на сайте ark.intel.com и посмотреть на строку «Типы памяти»), либо при первой загрузке ставится минимальная частота согласно спецификации JEDEC (обычно все настройки поддерживаемых частот записаны в микросхеме SDP). Q470 – чипсет аналог Z490 по периферийным интерфейсам, но без разгона процессора. Оставшийся в списке W480 стоит особняком. Он поддерживает разгон памяти и можно выставить повышенные множители для Dram, однако в продаже плат с ним практически не найти.

Тонкости контроллера памяти и разводки плат

Если бы в компьютерном мире все было бы просто, то жить было бы легче! Увы, или к счастью, это не так. Помимо загрузки вашей головы типами чипсетов для разгона памяти важны и другие характеристики комплектующих. Начать стоит со второй составляющей и это контроллер памяти в процессоре. На последних 5 поколениях этот аппаратный блок напрямую связан с System Agent в ЦП и с шиной. Объективно, несмотря на постоянство в выборе тех. процесса (14 нм и различные улучшения +, ++, +++) компания постоянно улучшает их способности держать более высокие частоты без запредельно высоких напряжений. Вспоминая разгон памяти на процессорах от Kaby Lake до Comet Lake, нельзя отрицать тот факт, что процесс упростился, а финальные частоты выросли. Не последнюю очередь это связано с более тщательным подходом написания таблиц таймингов и субтаймингов в XMP комплектов памяти. Это серьезно упрощает алгоритм материнской платы по первоначально загрузке, хотя некоторые производители вносят либо слишком короткий список таймингов, забывая о вторичных/третичных, либо сильно повышают напряжение на контроллер памяти и системный агент. Такие действия приводят систему в нестабильное состояние, а часто повышенное напряжение перегревает процессор. Поэтому стоит внимательно подходить к выбору комплекта памяти. А помимо ранее озвученных составляющих разгона Dram чуть не упустили из виду правильность разводки слотов.

Топология

Для DDR4 обычно используют два вида разводки слотов — Daisy chain и T-topology.

T-Topology обладают редкие экземпляры материнских плат и приспособлены для лучшего разгона 4 модулей памяти. T-Topology разводка позволяет достичь частот более 4 ГГц сразу на 4 планках Dram, в то время как Daisy chain с 2 модулями добирается в руках пользователей до частоты более 4,5 ГГц.

Daisy chain – разводка оптимизирована для 2 модулей памяти. При условии удачного процессора и хорошо разгоняемой памяти лучше выбирать такие платы с 2 занятыми слотами Dimm. Второй вариант разводки косвенно можно отличить по рекомендациям производителей устанавливать память сначала в последние слоты, которые являются своего рода первыми в очереди в логической цепочке ответвлений от контроллера памяти.

Ранги

С топологиями разводки каналов разобрались, переходим к рангам памяти…

Ранг памяти — это блок или область данных, которые создаются с использованием нескольких или всех микросхем памяти в модуле. Ранг — это блок данных шириной 64 бита. Не стоит путать ранги с расположением микросхем памяти на текстолите. Результаты разгона памяти с двумя рангами довольно печальные, контроллеру памяти и шине тяжело справлять с четырьмя рангами. Максимум, что доступно — от 3466 МГц при CL14 до 3600 МГц при CL16. Единственный плюс от четырех рангов — это внушительный объем оперативной памяти и технология чередования рангами, которая увеличит производительность системы в играх. Узнать о количестве рангов можно из расшифровки модулей на сайте производителя, либо через утилиты Thaiphoon/Aida64/ CPU-Z.

В программе Thaiphoon легко определить производителя микросхем, организацию модуля памяти, ранговость и остальные параметры.

• Manufacturer – производитель микросхем;
• Die Density / Count – Емкость одной микросхемы в Гбитах и кодовое название. Его обычно используют в профильных форумах для ориентации среди различных версий микросхем. Обычно говорят Samsung B-die, либо Micron E-die;
• Composition – организация банков в одной микросхеме памяти (2048 Мбит*8=16 Гбит);
• Capacity – емкость всего модуля памяти, в скобках указано количество микросхем;
• Organization – в этом поле можно точно узнать ранговость вашей памяти (1/2 ranks);

Постепенно, начиная с конца 2019 года, Kingston переходит на использование 16 Гбит чипов памяти. Поэтому емкие комплекты Dram организуются из 16 Гбит микросхем с одноранговой адресацией, емкостью 16 ГБ и двухранговой 32 ГБ.

Промежуточный итог

Вкратце, для материнских плат с разводкой:

Daisy chain — лучший вариант для разгона 2 модулей памяти с одноранговой организацией, чуть хуже планки с двумя рангами. Следующая комбинация, состоящая из 4 Dimm с одним рангом, а далее с двумя рангами.

Для T-topology — для разгона подходят 4 модуля памяти с одноранговой организацией, но можно устанавливать 2 модуля с двумя рангами. Совсем неподходящая комбинация 2 или 4 модуля с двумя рангами.

По уровню разгона согласно мировой статистике: 8 Гб B-die > 8 Гб Micron Rev. E > 8 Гб CJR > 4 Гб E-die > 8 Гб AFR > 4 Гб D-die > 8 Гб MFR > 4 Гб S-die.

Чипсеты AMD

Легко выбрать, сложно разогнать! С платформой AMD AM4 все с одной стороны просто в вопросе выбора чипсета, а с другой — во много раз сложнее. Любой современный чипсет AMD поддерживает разгон памяти и процессора, даже сверхбюджетный A520. Другое дело, что некоторые производители материнских плат урезают в BIOS нужны пункты меню, например, редактор PBO режимов. Но в целом, начиная с B450 разгон возможен в полной мере.

О контроллере

Zen 2/3 поколения Ryzen оснащаются контроллером памяти, ведущий свою родословную со времен Bulldozer. Конечно, в него внесены изменения для DDR4, но контроллер построен на все том же 12-нм техпроцессе. В Zen 3 он не претерпел никаких изменений, однако благодаря новой компоновке ядер Zen 3 лишился одной промежуточной шины IF, что положительно сказалось на времени доступа к ОЗУ.

Почему же разгон на AMD сложнее и требует некоторого объема знаний?

Из-за использования специальной шины Infinity Fabric, которая связывает между собой отдельные блоки в процессоре, именуемые CCX. Infinity Fabric имеет свой собственный тактовый домен, который синхронизируется с физической частотой памяти. Начиная со второго поколения Zen получил дополнительный режим, когда частота IF принимает значение частоты памяти, а также 1/2 MEMCLK, который существенно увеличит частотный потенциал DRAM во время разгона. Идеальным режимом работы IF для максимальной производительности все еще остается соотношение 1:1. Не будем вдаваться в подробности, но для игр соотношение работы памяти и IF 1 к 1 дает несколько вариантов оптимальных частот – это 3600, 3800 МГц. В зависимости от удачи, если вам попадется счастливый билет вытянуть процессор со стабильно функционирующим IF в 4 ГГц, то можем вас поздравить, вы уникальный человек.

Разумным выбором для процессоров Ryzen 3ххх было и остается использование модулей памяти DDR4-3600 или DDR4-3733. Предельная частота шины Infinity Fabric составляла 1800-1867 МГц. Далее переключался делитель, который позволял разгоняться памяти выше, но дивидендов система не получала. Все это касается и новых Ryzen 5xxx серии. Происходит это потому, что вместе с IF синхронно увеличивается частота L3-кеша, тем самым поднимая пропускную способность внутри процессора.

О памяти для AMD

Теперь вы ознакомлены с нюансами работы контроллера памяти, шины IF и L3-кеша, а что же с выбором материнской платы. Как и ранее упомянутые топологии (Daisy chain и «Т»), для процессоров AMD производители выпускают оба типа плат с большим перевесом в сторону Daisy chain. Поэтому оптимальные рекомендации по памяти выглядят следующим образом:

Покупка одноранговой памяти в количестве 2 штук максимального объема для максимального разгона. Чипсет не важен, будь то B550 или Х470/570. Этот совет распространяется на 90% любых конфигураций с процессорами AMD. Совсем неоднозначные результаты разгона достигаются на двухранговых модулях памяти. В промежутке стоит комплект с четырьмя одноранговыми модулями. Завершает парад система с четырьмя двуранговыми планками памяти. Как определить топологию материнской платы под AMD? Спасибо, интернету, все за нас определено. Достаточно пройти по ссылке и найти интересующую материнскую плату.

Вернемся к подбору памяти исходя из топологии купленной материнской платы. Конечно, установив память в систему и запустив программу, мы со 100% уверенностью скажем, сколько рангов в нашей памяти. Но есть инструмент и проще, без покупки «кота в мешке». Заходим на страницу памяти, выбираем интересующие нас параметры (тайминги, цвет, объем, подсветку) и смотрим в описание. Для примера рассмотрим два комплекта Fury X объемом 32 Гб и 64 Гб.

64 ГБ комплект HyperX FURY DDR4 RGB, состоящий всего из 2 модулей создан в двухранговой конфигурации. Об этом нам сообщает надпись 2Rx8.

В случае с аналогичным комплектом, но объемом 32 ГБ организация планок превращается в одноранговый тип (1R). Вот такой простой способ определении рангов, используемых в памяти.

Программы, таблицы, алгоритмы помогающие разгонять память

Для платформы Intel

Не всегда память может стартовать с готовых настроек XMP, особенно высокочастотная. Поэтому сначала начните с применения профиля XMP, но на частоте 3200 МГц. В BIOS обязательно убираем MRC Fast boot. Запишите основные тайминги и откройте программу тайфун, чтобы узнать, с какими чипами имеете дело. Запустите TestMem5 и сделайте непродолжительный тест. Для уменьшения времени грубой настройки не ждите часами, при стабильности в несколько минут можно идти и снижать тайминги. Снижайте и изменяйте их по одному, выискивая нестабильные показатели. Обязательно записывайте значения, какие тайминги были нестабильными. Не пытайтесь выставить предельно низкие тайминги или высокую частоту памяти сразу. С двумя модулями и высокой частотой (более 4 ГГц) CR выставить на 2, если стоит 1. С 4 модулями сразу можно начинать тест на значении CR 2. Изменения таймингов лучше начать с CL и RCD. Многие чипы не «любят» синхронных значений, для них CL всегда будет меньше, чем RCD. RAS сразу пробуйте по формуле RCD+CL+4, до этого значения от него существенная разница, дальше влияние исчезает. CWL=RRD_S, CKE=5, СCDL>=4.

RDRD_DD и похожие значения требуют внимания при использовании всех 4 слотов Dimm. Значение определять опытным путем и тестированием. Это тонкие настройки для стабилизации работы всех 4 планок.
RDWR_SG(DG) и похожие пункты меню в BIOS опускайте до минимальных, но рабочих значений. Для стабильности сделайте +2 к ним.

RFC настраивать можно в самом конце. Его не нужно понижать или повышать сверх меры, просто найдите число в стабильном диапазоне, который обычно бывает от +20 до +40 пунктов от базового.

REFi требует подгонки с тестированием и стандартно проявляет себя по принципу больше — лучше. Находится в зависимости от значения RFC. Последнее описывает статус времени отдыха памяти, а первый – работы.

Тестируйте тщательно, в том числе на холодную и с перезагрузками.

• Asrock Timing Configurator 4.0.4 – просмотр таймингов;
• Asus MemTweakIt 2.02.44 — просмотр таймингов;
• TestMem5 — тест памяти на стабильность и ошибки;

Для платформы AMD

Открываем программу тайфун и смотрим, какие используются чипы памяти. Далее запускаем калькулятор DRAM Calculator for Ryzen и выбираем начальную частоту (начинать стоит с 3200 МГц) и ваши чипы памяти. В обязательном порядке проходимся по таймингам из калькулятора и вручную заносим их в BIOS’е. Скачиваем программы Ryzen Master, TestMem5, опционально Aida64. Ryzen Master нам понадобится для отслеживания таймингов и сопротивлений, TestMem5 для проверки стабильности, а Aida64 для быстрого и сравнительного замера производительности памяти. Если даже с частотой в 3200 МГц система не стартует, то меняем в большую сторону procodt и tRTP, перед этим tRFC2 и tRFC4 выставляем в автоматическом режиме. Успешное прохождение теста TestMem5 позволит вам выбрать два пути дальнейших действий: при небольшом количестве ошибок можно увеличить напряжение на памяти, при отсутствии пробуем поднимать частоту. По достижении частоты 3600 МГц советуем начать ужимать тайминги.

• DRAM Calculator for Ryzen – база готовых наборов для разгона и подбора таймингов памяти;
• ZenTimings — проверка первичных, вторичных и дополнительных таймингов памяти;
• AMD Ryzen Master – официальная программа от AMD для разгона процессоров и памяти;
• TestMem5 0.12 1usmus V3 config – тест памяти на стабильность и ошибки;
• Ryzen Timing Checker – проверка первичных, вторичных и дополнительных таймингов памяти;

Выводы

Разгон памяти – это хождение по минному полю без металлодетектора, основываясь только на собственной обостренном чутье. Чтобы сократить число минут, процесс стоит начинать с выбора правильной материнской платы, подходящего комплекта памяти и опыта других людей. Коллективный разум и десятки тысяч часов, проведенных в поисках оптимальных комбинаций настроек и параметров, плавно заполонили FAQ. Допустим, вы прекрасно понимаете, какие комплекты памяти подходят для daisy chain или Т-топологии материнских плат. Отличаете 1 и 2 ранговую память. Научились определять производителя микросхем, но немаловажно будет отметить существование QVL листов совместимости у производителей материнских плат. Однако, не найдя требуемого комплекта памяти, не расстраиваетесь. Опыт, ошибки, внимательность позволят вам через n-ное число часов найти те самые настройки, при которых и 2 различных комплекта Kingston (2 ранговых) общим объемом в 96 ГБ будут стабильно работать в неподходящей материнской плате.

Для получения дополнительной информации о продуктах Kingston Technology обращайтесь на официальный сайт компании.

HyperX Predator DDR4
HyperX Fury DDR4
оперативная память
производительность
комплекты памяти
настольные компьютеры
высокая производительность
разгон памяти
процессор
Intel
AMD
частота памяти
комплектующие
BIOS
частоты памяти
настройка таймингов
Типы памяти
Q470
B450
МГц

Блог компании Kingston Technology
Высокая производительность
Компьютерное железо
Настольные компьютеры
Процессоры

GIGABYTE B450M GAMING вопросы по памяти.

AMD Radeon R9 Gamer Series или что то подобное то есть она поддерживает до 3600, но память не заводится с XMP профилем 3 раза перезагружается компьютер и работает в стоке 2600 хотя процессор поддерживает 2933 гц (даже в ручную выставлял не работает) помогите решить проблему пожалуйста.

Комментарии 9

Пришелец-EF30665
1 год назад
Изменено автором

вот этим параметром поиграйся.

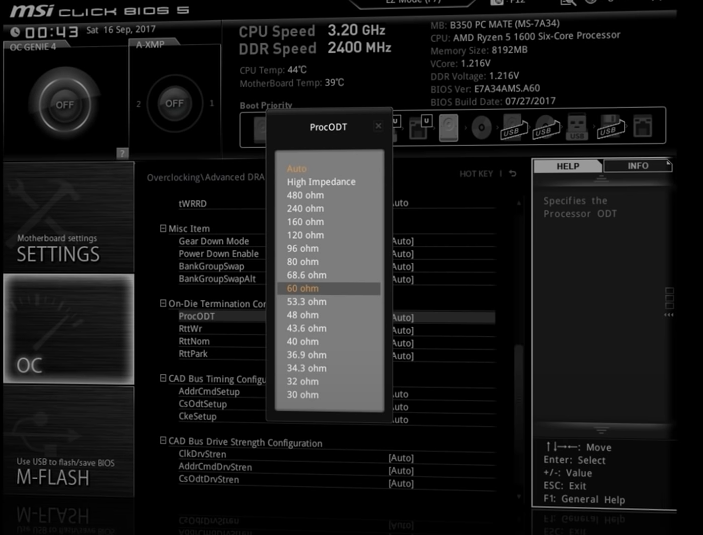

procODT — значение сопротивления, в омах, который определяет, как завершенный сигнал памяти терминируется. Более высокие значения могут помочь стабилизировать более высокие скорости передачи данных. Ограничение: нет.

AMD модифицировала procODT (на любой материнской плате), для которой оптимальный диапазон теперь составляет 28–36,9 Ω для памяти одного ранга и 36,9–53,3 Ω для памяти двойного ранга.

Свернуть ответы 3

1 год назад

Zank попробовал по выставлять procODT, к сожалению не помогает.

Свернуть ответы 2

Пришелец-EF30665
1 год назад
Изменено автором

нужно комплексно подходить к проблеме. Типа этого. Никакого ХМР.

сперва выставил procODT, CAD BUS, CommandRate 1T, напряжение и частоту 3733-3800 мгц(в зависимости от того сколько тянет контроллер памяти и сама память), запустился — БСОДА нет, выставил третичные из калькулятора — прогнал в Прайме95 почти час — ошибок нет. Дальше начал поочередно ужимать, сильно ужал тайминги — сразу прогоняю в Прайме95 large FFT хотябы ЧАС, потом перешёл к вторичным таймингам, начал сразу с tRC и tRFC, основные тайминги оставил на АВТО. И так поочередно ужимал пока не появлялись ошибки. И только в самом конце предлагаю ужимать напряжение и procODT. Как по мне, лучшая программа для проверки это Прайм95.

Procodt что это

сок оставил на усмотрение материнкиглавное что бы она не задирала напругу выше безопасных значений. (think)

19.01.2022, 22:01

главное что бы она не задирала напругу выше безопасных значений.
Если судить по hwinfo64, то мп держит их в пределах нормы.

Artem.Russian
19.01.2022, 22:13
Райзен, если так то все ок. ) в биосе то не пишет напряжение?(think)
19.01.2022, 22:48

в биосе то не пишет напряжение?
Там значение на авто стоит.
В принципе можно сок на 1.1 и вддп на 950 выставить.

19.01.2022, 22:50
Райзен,
Лучше не пускать если гонишь на авто, а зафиксировать в биосе.
20.01.2022, 00:35

а зафиксировать в биосе.
Так и сделал:

Злой Геймер
20.01.2022, 14:50
Райзен, А во вторичке, на паузе между регенерациями что поставил? А на времени регенерации?
20.01.2022, 17:00

Злой Геймер, вот что я настраивал:
3800
tCL — 16
tRCDRD — 20
tRCDWR — 16
tRP — 16
tRAS — 38
tRC — 60
tRRDS — 6
tRRDL — 8
tRAW — 24
tWTRS — 5
tWTRL — 14
tWR — 24
tRDRD SCL — 5
tWRWR SCL — 5
tRFC — 608
tCWL — 16
tRTP — 14
tRDWR — 9
tWRRD — 3
tWRWR SC — 1
tWRWR SD — 7
tWRWR DD — 7
tRDRD SC — 1
tRDRD SD — 5
tRDRD DD — 5
tCKE — 1
Power Down mode — Disabled
Gear Down mode — Enabled
Command rate — 1T
procODT — 48
RTT NOM — RZQ/7(34)
RTT WR — OFF
RTT PARK — RZQ/5(48)
CAD BUS ClkDrv — 60
CAD BUS AddrCmdDrv — 20
CAD BUS CsOdtDrv — 20
CAD BUS CkeDrv — 24
DRAM Voltage — 1.38
SOC Voltage — 1.1
VDDG IOD Voltage — 0.95
VDDP Voltage — 0.95
VDDG CCD Voltage — 0.95

Всё остальное — на усмотрение материнки.
Уверен, что все не совсем идеально, например то же ras 40, rc 56, wtrl и rtp 12, но ради мизерного прироста мне этим просто лень заниматься. может и займусь ужатием конкретным, но не сейчас.

20.01.2022, 17:55

Райзен,
Memtest ставили часов на 8-10?

Добавлено через 35 минут
У меня вот так пока завелось, память весной на замену)
http://www.thg.ru/forum/showpost.php?p=2340615&postcount=21

20.01.2022, 18:13

Memtest ставили часов на 8-10?
Пока только полтора часа анта777, конфиг экстрим — ошибок нет.
Мемтест86+ чуть позже.

Злой Геймер
21.01.2022, 09:17

Райзен, вот смотри эти два выделенных параметра кардинально влияют на разгон памяти, т.к чем больше пауза между регенерациями, тем реже процессор простаивает, а чем меньше время регенерации, тем быстрее информация в памяти восстанавливается. DRAM Refresh Interval можно до 32000 ставить.

21.01.2022, 11:04
Злой Геймер, это у интел так, у амд по другому.
JohnScherbatsky
21.01.2022, 12:14
Сопротивления высокие какие-то для включенного GDM
21.01.2022, 13:12

С выключенным гдм система не стабильна от слова совсем.
Касательно всего остального я выше писал — знаю что все это далеко не идеал, даже примеры привел как это все должно выглядеть, но я такая ленивая тварь, что мне лень всем этим заниматься: рестартить/многочасовые проверки/настройки всего и вся и это всего лишь ради каких то пары фпс.
Мне еще и проц настраивать.

JohnScherbatsky
21.01.2022, 22:42
ProcODT 36.9, clk драйвер можно до 24 понизить.
Это же баллистики старой ревизии ?
21.01.2022, 22:57

ProcODT 36.9, clk драйвер можно до 24 понизить.
Хорошо.
Что еще можно изменить?
Это же баллистики старой ревизии ?
Да, так и есть:
https://i.imgur.com/OfC2nnA.png
Все 4 плашки один в один.

JohnScherbatsky
22.01.2022, 10:28

Хорошо.
Что еще можно изменить?
У тебя SOC вольтаж какой-то большой, аж 1.087v. Это auto? Поставь его 1.025v.
CLDO vddp 0,89v VDDG CCD 0,89v VDDG IOD 0,94v. Но у тебя 4 плашки, начни с soc вольтажа.
Trfc можно 570 поставить, чтобы 300нс было.

22.01.2022, 11:50

У тебя SOC вольтаж какой-то большой, аж 1.087v.
Он зафиксирован в 1.1 вольта.

Поставь его 1.025v.
Не мало ли будет для 4 плашек?

Trfc можно 570 поставить, чтобы 300нс было.
Хорошо.

JohnScherbatsky
22.01.2022, 16:29

Не мало ли будет для 4 плашек?
Так. 4 плашки.
Мне посоветовали вот так, попробуй тоже.
https://i.gyazo.com/f07ffbaf320aca5745b0389d82e623ff.png

24.01.2022, 02:16

JohnScherbatsky, спасибо за советы.
Вернул обдув на место:

Три года он отдыхал.
Буду гонять тесты/настраивать.

24.01.2022, 15:02

Буду гонять тесты/настраивать.

Procodt что это

Procodt что это

Да ты гонишь! Почему на одних конфигурациях оперативка разгоняется выше, чем на других

Чипсеты Intel

Тонкости контроллера памяти и разводки плат

Топология

Ранги

Промежуточный итог

Чипсеты AMD

О контроллере

Почему же разгон на AMD сложнее и требует некоторого объема знаний?

О памяти для AMD

Программы, таблицы, алгоритмы помогающие разгонять память

Для платформы Intel

Для платформы AMD

Выводы

GIGABYTE B450M GAMING вопросы по памяти.

Комментарии 9

Procodt что это

Добавить комментарий Отменить ответ
